웨이퍼의 노치는 무엇입니까?

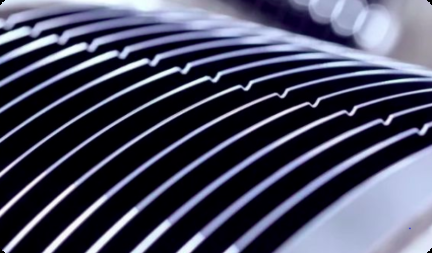

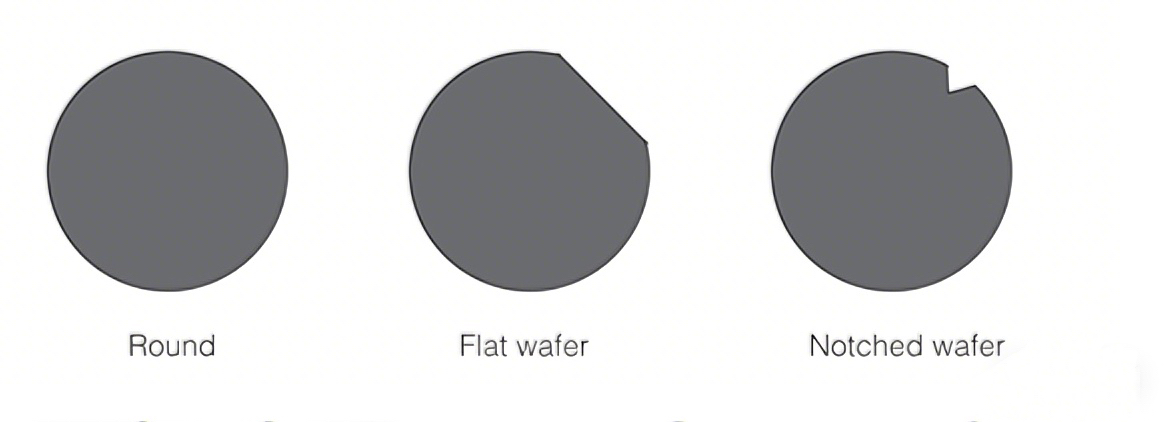

웨이퍼 노치는 웨이퍼 가장자리에 있는 V자형 또는 U자형 홈입니다.반도체 웨이퍼. 이는 제조 과정에서 발생하는 결함이 아니라 의도적으로 설계된 중요한 구조적 마커이며, 핵심 기능은 웨이퍼의 정확한 위치 및 방향 식별을 가능하게 하는 것입니다. 웨이퍼 플랫은 웨이퍼 기술 개발 초기 단계에서 방향 표시로 사용되었습니다. 그러나 웨이퍼 크기가 점차 증가함에 따라 플랫 에지 디자인이 더 많은 유효 영역을 차지하게 되었고 점차 더 컴팩트한 노치로 대체되었습니다.

웨이퍼 노치의 기능은 무엇입니까?

칩 제조는 나노미터 규모의 공정이므로 방향이 벗어나면 회로 오류가 발생할 수 있습니다. 방향 표시 역할을 하는 웨이퍼 노치는 리소그래피 및 에칭 기계가 웨이퍼의 결정 방향을 신속하게 식별하여 각 공정 단계의 정확한 정렬을 보장합니다. 각 칩은 본초 자오선과 유사한 노치에 따라 웨이퍼 위에 위치합니다. 이 독창적인 디자인을 통해 회로 패턴을 석판화하고 노치를 기준점으로 배치할 수 있습니다. 또한 고도로 자동화된 생산라인에서 로봇팔은 웨이퍼 노치에 의존해 웨이퍼의 앞면과 뒷면, 방향을 구별해 오작동으로 인한 웨이퍼 손상이나 공정 오류를 크게 방지한다. 노치가 오염되거나 손상되면 전체 웨이퍼가 부적합으로 거부될 수 있습니다.

웨이퍼 노치는 칩 제조 수율 향상에도 중요한 역할을 한다. 웨이퍼 가장자리는 제조 중에 슬립 라인 및 균열과 같은 결함이 발생하기 쉽기 때문에 노치를 통한 정확한 위치 지정을 통해 장비는 이러한 결함 영역을 정확하게 방지하여 낭비를 줄일 수 있습니다. 현대 생산 라인에서는 가장자리 찾기 작업을 위해 에어 서스펜션 회전과 같은 기술도 채택합니다. 비접촉식 감지를 위한 마커 역할을 하는 웨이퍼 노치는 기계적 접촉으로 인한 오염을 방지할 뿐만 아니라 식별 효율성과 정확성도 향상시킵니다.

세미코렉스가 제공하는고품질 웨이퍼. 문의사항이 있거나 추가 세부정보가 필요한 경우, 주저하지 마시고 연락주시기 바랍니다.
