반도체 웨이퍼 세정이란?

웨이퍼 세정(Wafer Cleaning)이란 산화, 포토리소그래피, 에피택시, 확산, 와이어 증발 등의 반도체 공정 이전에 물리적 또는 화학적 방법을 이용하여 웨이퍼 표면의 미립자 오염물질, 유기 오염물질, 금속 오염물질, 자연 산화막 등을 제거하는 공정을 말한다. 반도체 제조에 있어서 반도체 소자의 수율은 공정의 청정도에 따라 크게 좌우됩니다.반도체 웨이퍼표면. 따라서 반도체 제조에 요구되는 청정도를 달성하기 위해서는 엄격한 웨이퍼 세정 공정이 필수적입니다.

웨이퍼 세정을 위한 주류 기술

1.드라이클리닝:플라즈마 세정 기술, 기상 세정 기술.

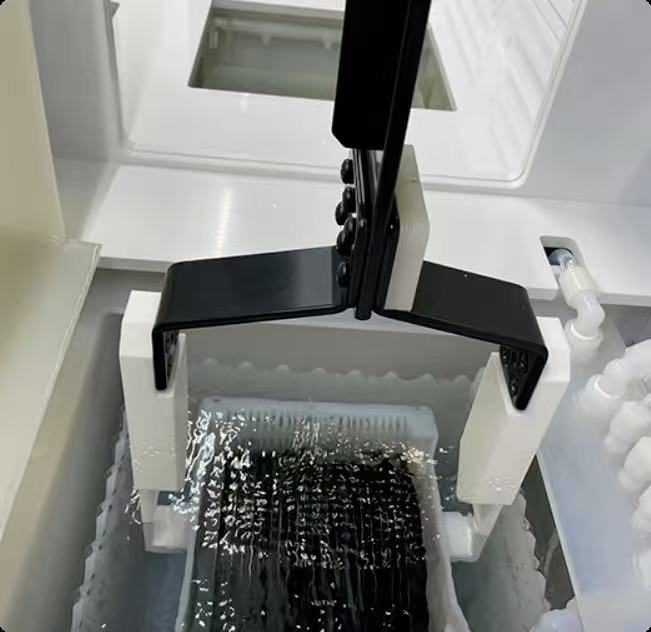

2.Wet 화학 청소:용액 침지 방식, 기계적 스크러빙 방식, 초음파 세척 기술, 메가소닉 세척 기술, 회전 스프레이 방식.

3.빔 청소:마이크로빔 클리닝 기술, 레이저빔 기술, 응축 스프레이 기술.

오염물질의 분류는 다양한 출처에서 유래하며 일반적으로 그 특성에 따라 다음 네 가지 범주로 분류됩니다.

1.미세먼지

입자상 오염물질은 주로 폴리머, 포토레지스트, 에칭 불순물로 구성됩니다. 이러한 오염물질은 일반적으로 반도체 웨이퍼 표면에 부착되어 포토리소그래피 결함, 식각 막힘, 박막 핀홀, 단락 등의 문제를 일으킬 수 있습니다. 접착력은 주로 반 데르 발스 인력이며, 이는 물리적 힘(예: 초음파 캐비테이션) 또는 화학적 용액(예: SC-1)을 사용하여 입자와 웨이퍼 표면 사이의 정전기 흡착을 깨뜨려 제거할 수 있습니다.

2.유기오염물질

유기 오염물질은 주로 사람의 피부유, 클린룸 공기, 기계유, 실리콘 진공 그리스, 포토레지스트 및 세척 용제에서 발생합니다. 이는 표면 소수성을 변화시키고, 표면 거칠기를 증가시키며, 반도체 웨이퍼의 표면 포깅을 유발하여 에피택셜 층 성장 및 박막 증착 균일성에 영향을 줄 수 있습니다. 이러한 이유로 유기 오염물질 세척은 일반적으로 전체 웨이퍼 세척 순서의 첫 번째 단계로 수행되며, 여기서는 강력한 산화제(예: 황산/과산화수소 혼합물, SPM)를 사용하여 유기 오염물질을 효과적으로 분해하고 제거합니다.

3.금속 오염물질

반도체 제조 공정에서는 공정 화학물질, 장비 부품 마모, 환경 먼지 등에서 발생하는 금속 오염물질(Na, Fe, Ni, Cu, Zn 등)이 원자, 이온, 미립자 형태로 웨이퍼 표면에 부착됩니다. 이로 인해 누설 전류, 임계 전압 드리프트, 반도체 장치의 캐리어 수명 단축 등의 문제가 발생하여 칩 성능과 수율에 심각한 영향을 미칠 수 있습니다. 이러한 금속 오염물질은 염산 또는 과산화수소 혼합액(SC-2)을 사용하여 효과적으로 제거할 수 있습니다.

4.천연산화층

웨이퍼 표면의 자연 산화물 층은 금속 증착을 방해하여 접촉 저항을 증가시키고 에칭 균일성과 깊이 제어에 영향을 미치며 이온 주입의 도핑 분포를 방해할 수 있습니다. HF 에칭(DHF 또는 BHF)은 후속 공정에서 계면 무결성을 확보하기 위해 산화물 제거에 일반적으로 채택됩니다.

Semicorex는 고품질을 제공합니다.석영 청소 탱크화학적 습식 세정용. 문의사항이 있거나 추가 세부정보가 필요한 경우, 주저하지 마시고 연락주시기 바랍니다.
