SOI 기판 개요

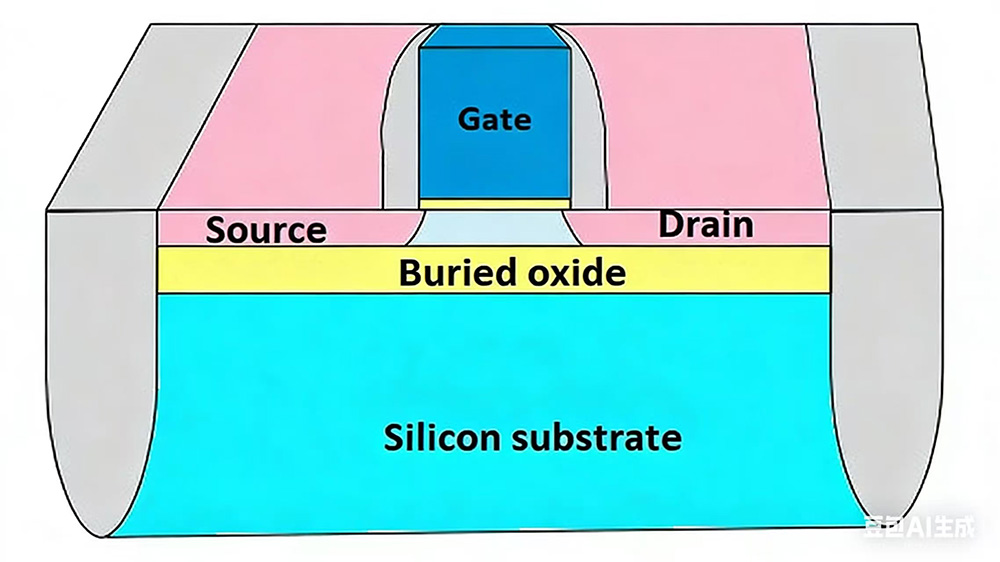

SOI(Silicon-On-Insulator) 기판은 상부 실리콘층과 기판 사이에 실리콘산화물(SiO2) 절연층을 도입한 구조다.실리콘 기판, 집적 회로는 상단 실리콘 얇은 층에 제조됩니다. SOI 재료를 사용하여 집적 회로를 제조하는 기술을 SOI 기술이라고 합니다.

SOI 기판 제조를 위한 세 가지 주요 기술

1. 주입된 산소에 의한 분리(SIMOX)

2. 본드 및 에치백 SOI(BESOI)

3. 스마트 컷 기술.

SOI 기판의 장점

1. 낮은 기판 누설 전류

SiO2 절연층의 존재는 밑에 있는 실리콘 기판으로부터 트랜지스터를 효과적으로 분리합니다. 이러한 절연은 활성층에서 기판으로의 원치 않는 전류를 줄입니다. 누설 전류는 온도에 따라 증가하므로 고온 환경에서 칩 신뢰성이 크게 향상됩니다.

2. 기생 용량 감소

기생 용량(parasitic capacitance)의 존재로 인해 신호 전송에 추가적인 지연이 불가피하게 발생합니다. 이러한 기생 용량을 줄이기 위해 SOI 재료를 사용하는 것은 고속 또는 저전력 칩에서 일반적인 관행입니다. CMOS 공정을 사용하여 제조된 기존 칩에 비해 SOI 칩은 속도는 15% 더 빠르고 전력 소비는 20% 낮출 수 있습니다.

3. 소음 차단

혼합 신호 애플리케이션에서 디지털 회로에 의해 생성된 전기 잡음은 아날로그 또는 무선 주파수(RF) 회로를 방해할 수 있으며, 이로 인해 전체 시스템 성능이 저하될 수 있습니다. SOI 구조의 SiO2 절연층은 활성 실리콘층을 기판으로부터 분리하여 고유한 잡음 차단 기능을 제공합니다. 이는 디지털 회로에서 생성된 노이즈가 기판을 통해 민감한 아날로그 회로로 전파되는 것을 효과적으로 방지할 수 있음을 의미합니다.

SOI 기판의 응용 분야

1. 가전제품 부문

부터SOI 기판RF 필터 및 전력 증폭기와 같은 장치의 성능을 크게 향상시키고 더 빠른 신호 전송과 더 낮은 전력 소비를 달성할 수 있습니다. 스마트워치, 건강 모니터링 장치 등 스마트 웨어러블 기기용 칩 제조와 휴대폰, 태블릿의 RF 프런트엔드 모듈에 널리 사용됩니다.

2. 자동차 전자제품

복잡한 전자기 조건을 견딜 수 있는 탁월한 성능 덕분에 SOI 기판은 자동차 전력 관리 칩 제조 및 자율 주행 시스템 애플리케이션에 매우 적합합니다.

3. 항공우주 및 방위산업 분야

SOI 기판은 뛰어난 신뢰성과 방사선 간섭에 대한 저항성을 제공하며 높은 정밀도와 높은 신뢰성에 대한 위성 통신 장비 및 군용 전자 시스템의 엄격한 요구 사항을 충족할 수 있습니다.

4. 사물인터넷(IoT)

IoT 데이터 양이 급증하면서 저비용, 고정밀 운영에 대한 요구가 높아지고 있습니다. 낮은 전력 소비와 고성능 이점을 활용하는 SOI 기판은 IoT의 요구 사항에 완벽하게 부합하며 센서 노드 칩 및 에지 컴퓨팅 칩 제조에 광범위하게 채택됩니다.

5. 의료전자분야의 이식형 의료기기

심장 박동기 및 신경 자극기와 같은 장치는 낮은 전력 소비 및 생체 적합성에 대한 요구 사항이 매우 높습니다. SOI 기판의 낮은 전력 소비와 안정성은 환자의 신체에 미치는 영향을 최소화하면서 이식형 장치의 장기간 안전한 작동을 보장할 수 있습니다.
