가열 냉각

이온 주입은 전기적 특성을 변경하기 위해 실리콘 웨이퍼에 도펀트 이온을 가속하고 주입하는 프로세스입니다. 어닐링은 웨이퍼를 가열하여 주입 공정으로 인한 격자 손상을 복구하고 도펀트 이온을 활성화하여 원하는 전기적 특성을 달성하는 열처리 공정입니다.

1. 이온주입의 목적

이온 주입은 현대 반도체 제조에서 중요한 공정입니다. 이 기술을 사용하면 반도체 장치에서 P형 및 N형 영역을 생성하는 데 필요한 도펀트의 유형, 농도 및 분포를 정밀하게 제어할 수 있습니다. 그러나 이온 주입 공정은 웨이퍼 표면에 손상층을 생성하고 결정 내의 격자 구조를 잠재적으로 방해하여 장치 성능에 부정적인 영향을 미칠 수 있습니다.

2. 어닐링 공정

이러한 문제를 해결하기 위해 어닐링(annealing)이 수행됩니다. 이 공정에는 웨이퍼를 특정 온도로 가열하고, 일정 기간 동안 그 온도를 유지한 다음 냉각시키는 과정이 포함됩니다. 가열은 결정 내의 원자를 재배열하고, 완전한 격자 구조를 복원하며, 도펀트 이온을 활성화하여 격자의 적절한 위치로 이동할 수 있도록 도와줍니다. 이러한 최적화는 반도체의 전도성 특성을 향상시킵니다.

3. 어닐링의 종류

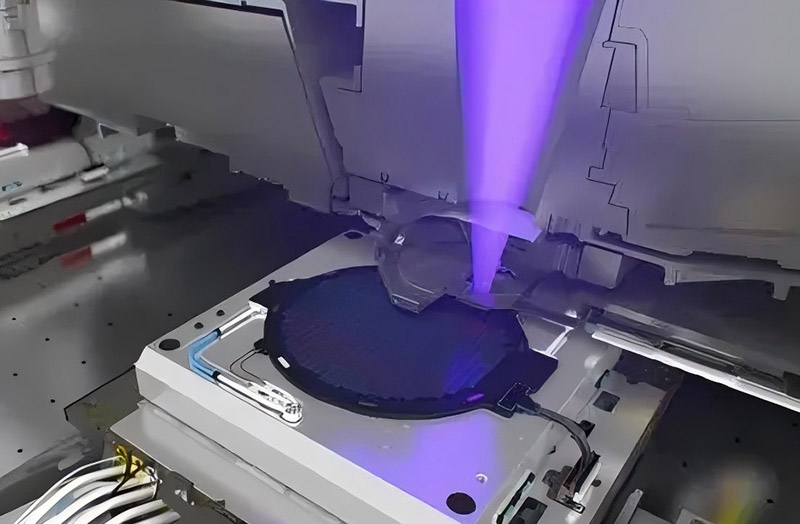

어닐링은 급속 열 어닐링(RTA), 노 어닐링, 레이저 어닐링 등 여러 유형으로 분류할 수 있습니다. RTA는 고출력 광원을 사용하여 웨이퍼 표면을 빠르게 가열하는 널리 사용되는 방법입니다. 처리 시간은 일반적으로 몇 초에서 몇 분 사이입니다. 로 어닐링은 더 오랜 시간 동안 로에서 수행되어 보다 균일한 가열 효과를 얻습니다. 레이저 어닐링은 고에너지 레이저를 활용하여 웨이퍼 표면을 빠르게 가열하므로 매우 높은 가열 속도와 국부적인 가열이 가능합니다.

4. 어닐링이 장치 성능에 미치는 영향

반도체 소자의 성능을 보장하려면 적절한 어닐링이 필수적입니다. 이 프로세스는 이온 주입으로 인한 손상을 복구할 뿐만 아니라 도펀트 이온이 적절하게 활성화되어 원하는 전기적 특성을 달성하도록 보장합니다. 어닐링을 부적절하게 수행하면 웨이퍼의 결함이 증가하여 장치 성능에 부정적인 영향을 미치고 잠재적으로 장치 고장을 일으킬 수 있습니다.

이온 주입 후 어닐링은 반도체 제조의 핵심 단계로, 세심하게 제어되는 웨이퍼 열처리 공정을 포함합니다. 어닐링 조건을 최적화함으로써 웨이퍼의 격자 구조를 복원하고, 도펀트 이온을 활성화시켜 반도체 소자의 성능과 신뢰성을 획기적으로 향상시킬 수 있습니다. 반도체 처리 기술이 계속 발전함에 따라 장치의 성능 요구 사항이 증가함에 따라 어닐링 방법도 발전하고 있습니다.
