탄소 기반 열장 시스템

1. 탄소 기반 열장의 역할은 절연 부품에서 공정 창 조절기로 진화했습니다.

탄소 기반 열장의 가치는 전통적인 단열을 훨씬 뛰어넘습니다. 최신 결정 성장 시스템에서는 결정 품질, 생산성 및 운영 비용에 직접적인 영향을 미치는 포괄적인 공정 제어 플랫폼의 역할을 합니다. 핵심 기능은 네 가지 수준으로 요약될 수 있습니다.

기능적 수준	주요 기능	핵심 성과 지표

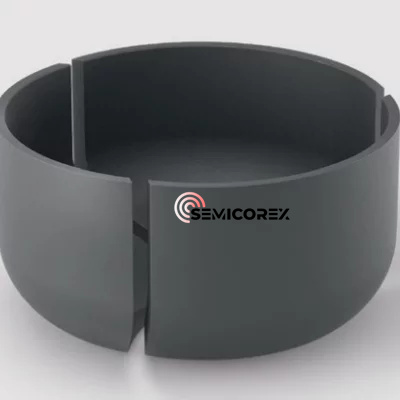

구조적 지원	지원석영 도가니, 히터, 열 차폐, 그리고인수관계 실린더대규모 열장 시스템의 기계적 안정성을 보장합니다.	로 크기, 열장 크기, 도가니 크기 및 충전 용량

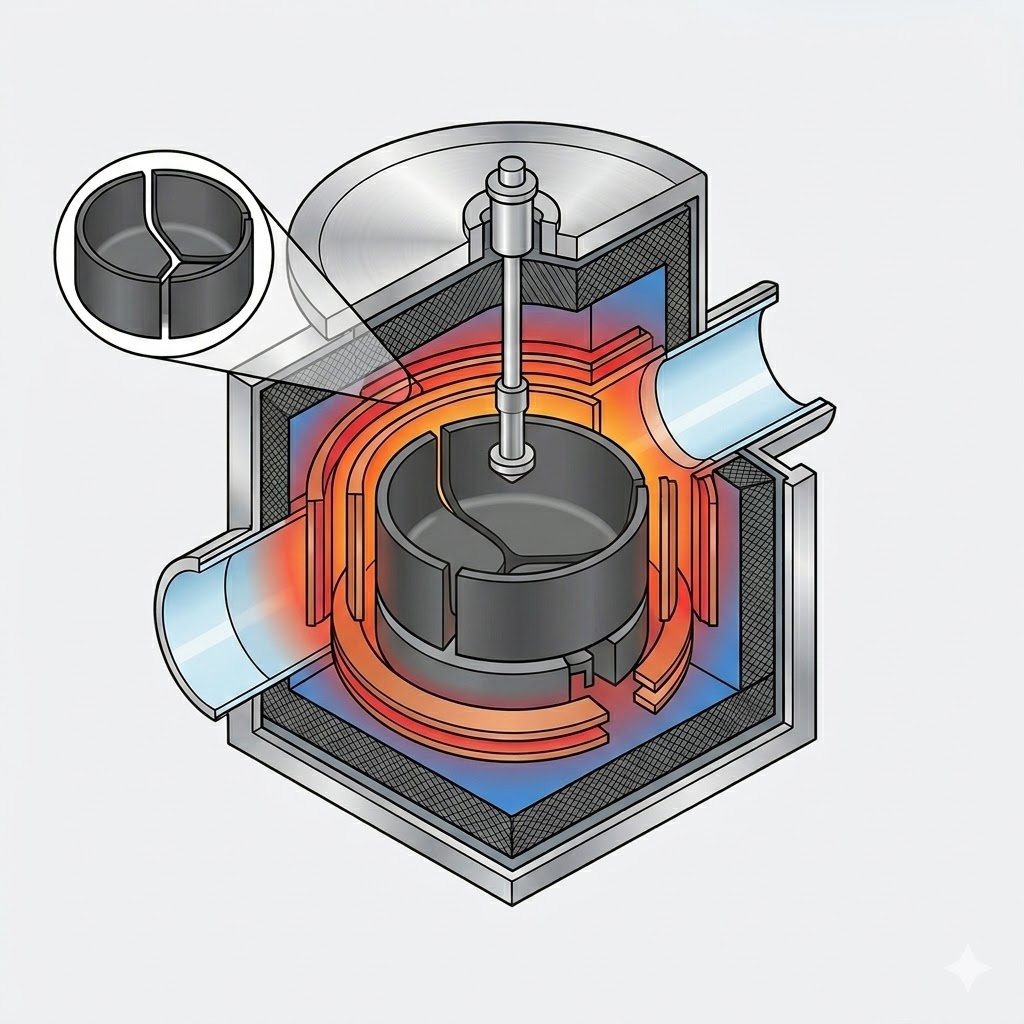

열 분포	복사, 전도 및 대류 경로를 제어하여 용융물과 결정 성장 인터페이스 사이의 열 균형을 조절합니다.	온도 구배, 인터페이스 모양, 끌어당김 속도 및 에너지 소비
가스 흐름 관리	아르곤 흐름을 안내하고 SiC PVT 시스템에서는 SiO 및 CO와 같은 휘발성 종을 제거하면서 증기상 물질 이동을 유도합니다.	유동장 특성, 산소 및 탄소 불순물 수준, 퇴적물 형성 및 열장 수명
품질 관리	산소 농도, 탄소 농도, 저항률 균일성, 전위 밀도, 응력 분포 및 결정 구조 안정성에 영향을 미칩니다.	N형 실리콘 호환성, SiC 폴리타입 제어 및 결함 관리

공개된 장비 사양에 따르면 광전지 Czochralski(CZ) 결정 성장 기술은 더 큰 용해로, 더 큰 열장, 증가된 충전 용량, 지능형 결정 끌어당김 및 고급 저산소 제어를 특징으로 하는 새로운 단계에 진입했습니다.

공개된 사양에 따르면 일부 고급 결정 성장 시스템은 메인 챔버 크기가 Φ1700 × 2100mm이고 직경이 최대 42인치인 열장을 지원합니다. 호환 가능한 도가니 크기에는 33, 37, 40 및 42인치가 포함되며 각각 약 700kg, 1000kg, 1200kg 및 1300kg의 충전 용량에 해당합니다.

또한 이러한 시스템은 다음을 포함하여 운영 효율성이 크게 향상되었음을 보여줍니다.

· 42kW의 낮은 정경 성장 전력 소비

· 냉각수 소비량은 20m³/h만큼 낮습니다.

· 일일 크리스탈 생산량 200kg 초과

· 연속 초크랄스키(CCz) 기술 및 자기장 보조 결정 성장 구성과의 호환성

이러한 발전은 열장 설계가 결정 품질, 생산 효율성 및 전체 제조 비용을 결정하는 데 중요한 요소가 되었음을 나타냅니다.

---

2. 용광로 치수

2.1 태양광 CZ 단결정 성장로

CZ 결정 성장로의 스케일링에는 단순히 용해로 크기를 늘리는 것 이상의 의미가 있습니다. 성공적인 대규모 용광로 설계에는 다음 매개변수의 조화로운 최적화가 필요합니다.

· 메인 챔버 직경

· 보조 챔버 높이

· 목 구멍 크기

· 도가니 크기

· 열 차폐 공간

· 먹이주기 인터페이스

· 진공 및 배기 경로

대규모 용광로 설계의 일반적인 엔지니어링 논리는 다음과 같이 요약됩니다.

매개변수	공학적 중요성	열장 성능에 미치는 영향
메인 챔버 직경	최대 열장 직경, 단열재 두께 및 히터 크기를 결정합니다.	챔버가 클수록 열 관성이 증가하여 온도 반응이 느려집니다.
목 구멍 크기	크리스탈 로드, 열 차폐물, 가이드 실린더 및 상부 샤프트 어셈블리의 허용 치수를 결정합니다.	지나치게 작은 목구멍은 열장 및 흐름 안내 구조 설계 유연성을 제한합니다.
보조 챔버 높이	결정 길이 용량, 냉각 공간 및 결정 추출 주기 시간을 결정합니다.	높이가 높을수록 결정 성장이 길어지고 생산 가능성이 높아집니다.
도가니 직경	초기 충전 용량, 용융 깊이 및 산소 용해 영역을 결정합니다.	도가니가 클수록 생산성이 높아지지만 산소 제어가 더욱 어려워집니다.
외부 공급 인터페이스	OCz, CCz 또는 다중 재충전 작업을 활성화합니다.	생산 주기를 연장하고 생산량을 늘리지만 불순물 축적 위험도 높아집니다.

두 가지 다른 과금 지표를 구별해야 합니다.

초기 충전 용량

이는 도가니에 한 번에 로드되는 원료의 양을 말하며 도가니 크기에 따라 직접적으로 결정됩니다. 공개적으로 사용 가능한 장비 사양은 일반적으로 700kg ~ 1300kg 범위의 용량을 나타냅니다.

퍼니스 캠페인당 총 충전 용량

여기에는 전체 생산 실행 중 여러 번의 재충전 주기 또는 연속 공급 작업이 포함됩니다. 결과적으로, 용광로 캠페인 중에 처리되는 총 재료는 초기 투입량보다 훨씬 높을 수 있습니다.

예를 들어, 공개 사업설명서 문서에 공개된 업계 비교는 다음과 같습니다.

· 32인치 열장은 용광로 캠페인당 최대 3000kg의 자재를 처리할 수 있습니다.

· 36인치 열장은 용광로 캠페인당 최대 3500kg의 자재를 처리할 수 있습니다.

이 값은 도가니의 일회성 적재 용량이 아닌 전체 작동 주기 동안의 총 생산량을 나타냅니다.

2.2 SiC PVT 결정 성장로

탄화규소(SiC) PVT 결정 성장로를 확장하는 것은 기존 실리콘 CZ 시스템을 확장하는 것보다 훨씬 더 어렵습니다.

Czochralski 공정과 달리 SiC 결정은 용융상에서 성장하지 않습니다. 대신, 물리적 증기 수송(PVT)은 매우 높은 온도에서 SiC 소스 분말의 승화에 의존합니다. 생성된 증기종은 축 온도 구배를 따라 이동한 후 상대적으로 더 차가운 SiC 종자정에서 결정화됩니다.

150mm SiC PVT 결정 성장에 관해 왕립화학회(RSC, 2026)에서 발표한 연구에서는 열 시스템이 5가지 주요 구성 요소로 구성되어 있다고 설명합니다.

· 보온 펠트

· 흑연 도가니

· SiC 종결정

· SiC 원료

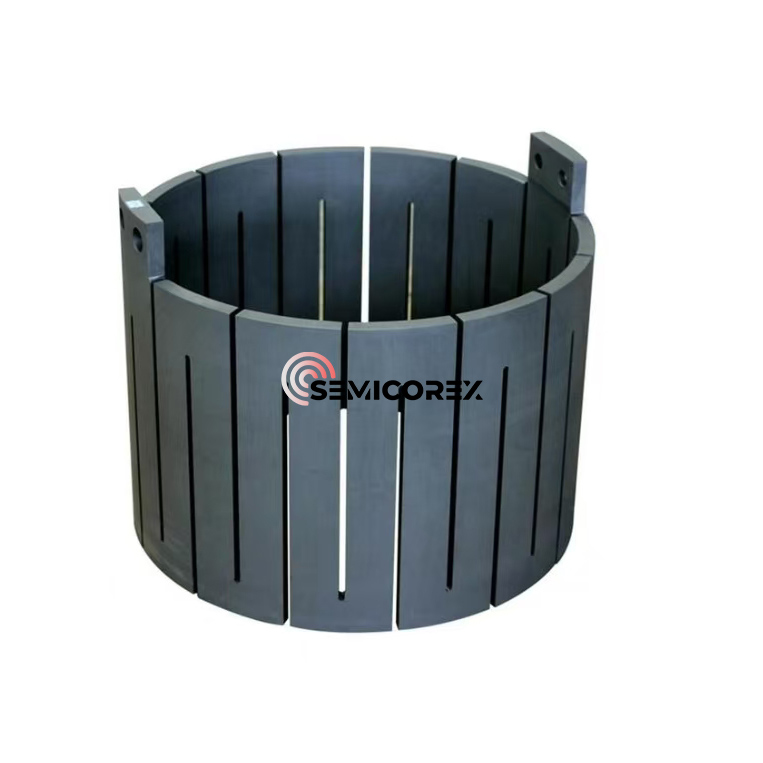

· 저항 히터

결정 성장 중에 소스 분말은 고온에서 승화하여 온도 구배에서 위쪽으로 이동하는 증기상 종을 생성한 후 더 낮은 온도의 종자 결정에 증착되어 단결정을 형성합니다.

결과적으로, SiC PVT 용해로의 크기를 늘리는 것은 단순히 더 높은 온도를 달성하는 문제가 아닙니다. 주요 엔지니어링 과제는 다음과 같습니다.

에이. 충분한 축 온도 구배 유지승화-수송-결정화 과정을 지속적으로 추진합니다.

비. 반경방향 온도 변화 최소화열 응력을 줄이고 결정 균열을 방지하며 다형 변형을 억제합니다.

기음. 열장 안정성 보존성장 과정 전반에 걸쳐 소스 분말이 점차 소모됩니다.

디. 제어 가능한 결정 성장 인터페이스 유지8인치 및 향후 12인치 SiC 웨이퍼 생산으로 전환하는 동안.

실리콘 결정 성장과 비교하여 SiC PVT 시스템의 열장은 훨씬 더 높은 온도 안정성과 보다 정밀한 열 제어를 제공해야 하므로 열장 설계는 대구경 SiC 결정 생산에 가장 중요한 기술 중 하나입니다.

---

3. 장비 설계와 열장 성능 간의 중요한 결합

용광로 구성, 열장 설계, 결정 품질 및 제조 비용 간의 상호 작용은 다음과 같이 요약될 수 있습니다.

장비/공정변수	열장 응답	크리스탈 품질 대응	비용 영향
더 큰 퍼니스 크기	더 높은 열 관성과 더 긴 가스 흐름 경로	반경 방향 온도 균일성을 유지하기가 더 어렵습니다.	생산 능력은 높지만 커미셔닝 비용은 증가
더 큰 열장	열손실 감소로 단열성 향상	더욱 까다로운 산소 및 탄소 불순물 제어	웨이퍼당 감가상각비는 낮지만 열전계 부품 비용은 높음
더 큰 도가니	도가니 벽에서 용융량 증가 및 산소 용해 증가	산소 농도 변동 및 저항률 변동 위험이 높음	충전 용량 증가 및 킬로그램당 생산 비용 감소
더 깊은 열 차폐 위치	강화된 결정 냉각 및 증가된 축 온도 구배(G)	당김 속도는 더 높지만 인터페이스 불안정 위험은 증가합니다.	생산성 향상 및 결정 파손에 대한 엄격한 제어 요구
아르곤 유량 증가	더욱 강력한 불순물 제거 및 향상된 대류 열 전달	산소 및 탄소 농도는 낮아지지만 잠재적으로 온도 변동이 더 커질 수 있습니다.	아르곤 소비 증가 및 진공 펌핑 요구 사항 증가
용광로 압력 감소	강화된 증발 및 휘발성 종 제거	수정된 증착 및 역확산 메커니즘	배기 시스템 성능 및 밀봉 신뢰성에 대한 더 높은 요구 사항
더 높은 당김 속도	더 강력한 냉각 용량이 필요한 잠열 방출 증가	더 큰 V/G 변동 및 더 높은 탈구 위험	생산 수율이 감소할 수 있는 높은 처리량
다중 구역 히터 제어	향상된 온도 필드 제어성	결정 인터페이스 형태 및 산소 수송의 최적화 개선	장비 복잡성 및 시운전 비용 증가
자기장/CCz 기술	보다 안정적인 용융 대류 및 연속 공급	저산소 제어 및 저항률 균일성 향상	고급 N형 실리콘 생산을 가능하게 하면서 더 높은 자본 투자
다중 구역 SiC 열장	축방향 구동력과 반경방향 온도 균일성의 독립적인 최적화	다형 전이, 전위 밀도 및 결정 균열 감소	제어 시스템 복잡성 증가로 인한 더 높은 결정 수율



결정 성장 장비의 지속적인 발전은 열장이 더 이상 단순한 수동적 구조 조립이 아님을 보여줍니다. 대신 열 전달, 유체 역학, 물질 전달, 불순물 분포 및 결정 품질을 동시에 관리하는 통합 공정 제어 시스템이 되었습니다.

웨이퍼 직경이 계속 증가하고 반도체 재료가 더욱 발전함에 따라 미래의 열장 시스템은 더 높은 생산성, 더 낮은 결함 밀도 및 향상된 제조 효율성을 달성하기 위해 디지털 시뮬레이션, 다중 물리학 최적화, 지능형 온도 제어 및 맞춤형 탄소-흑연 구성 요소 설계에 점점 더 의존하게 될 것입니다.

---

Semicorex는 고성능의 포괄적인 포트폴리오를 제공합니다.석묵그리고석영실리콘 및 SiC 결정 성장 응용 분야에 사용되는 고급 열장 시스템용 구성 요소입니다. 당사의 제품은 탁월한 열 안정성, 연장된 서비스 수명 및 탁월한 프로세스 일관성을 제공하도록 설계되었습니다. 맞춤형 솔루션이나 추가 기술 정보가 필요한 경우 언제든지 당사 엔지니어링팀에 문의해 주세요.
