글로벌 반도체 생산 능력의 지속적인 확장과 제조 공정의 끊임없는 발전을 배경으로 이제 반도체 제조 장비는 핵심 부품에 전례 없는 성능을 요구하고 있습니다. 웨이퍼 처리 중에 장비 챔버 내부는 고에너지 플라즈마 충격, 부식성 가스 침식, 극심한 온도 변동 및 엄격한 청결 제어를 비롯한 여러 가지 가혹한 작동 조건에 노출됩니다. 기존의 금속 및 유기 재료는 더 이상 내식성, 고온 저항, 우수한 절연성 및 낮은 오염과 같은 일련의 특성을 결합하여 제공할 수 없습니다.
반도체 응용 분야를 위한 선도적인 고급 세라믹인 알루미나 세라믹은 비용, 기계 가공성 및 전반적인 성능 간의 최적의 균형을 유지합니다. 높은 경도, 우수한 절연성, 탁월한 내식성 및 낮은 열팽창성을 특징으로 하는 이 소재는 반도체 패키징 및 제조 장비의 대형 및 고강도 부품에 대한 엄격한 요구 사항을 완벽하게 충족하며 업계에서 대체할 수 없는 구조 소재가 되었습니다.
리소그래피는 반도체 제조에서 가장 정교한 공정 중 하나로서 모션 포지셔닝의 정확성과 청결성에 대해 매우 엄격한 기준을 적용합니다. 알루미나 세라믹은 웨이퍼 척, 세라믹 스테이지, 정밀용으로 널리 사용됩니다.팔 다루기그리고 다른 주요 부분.

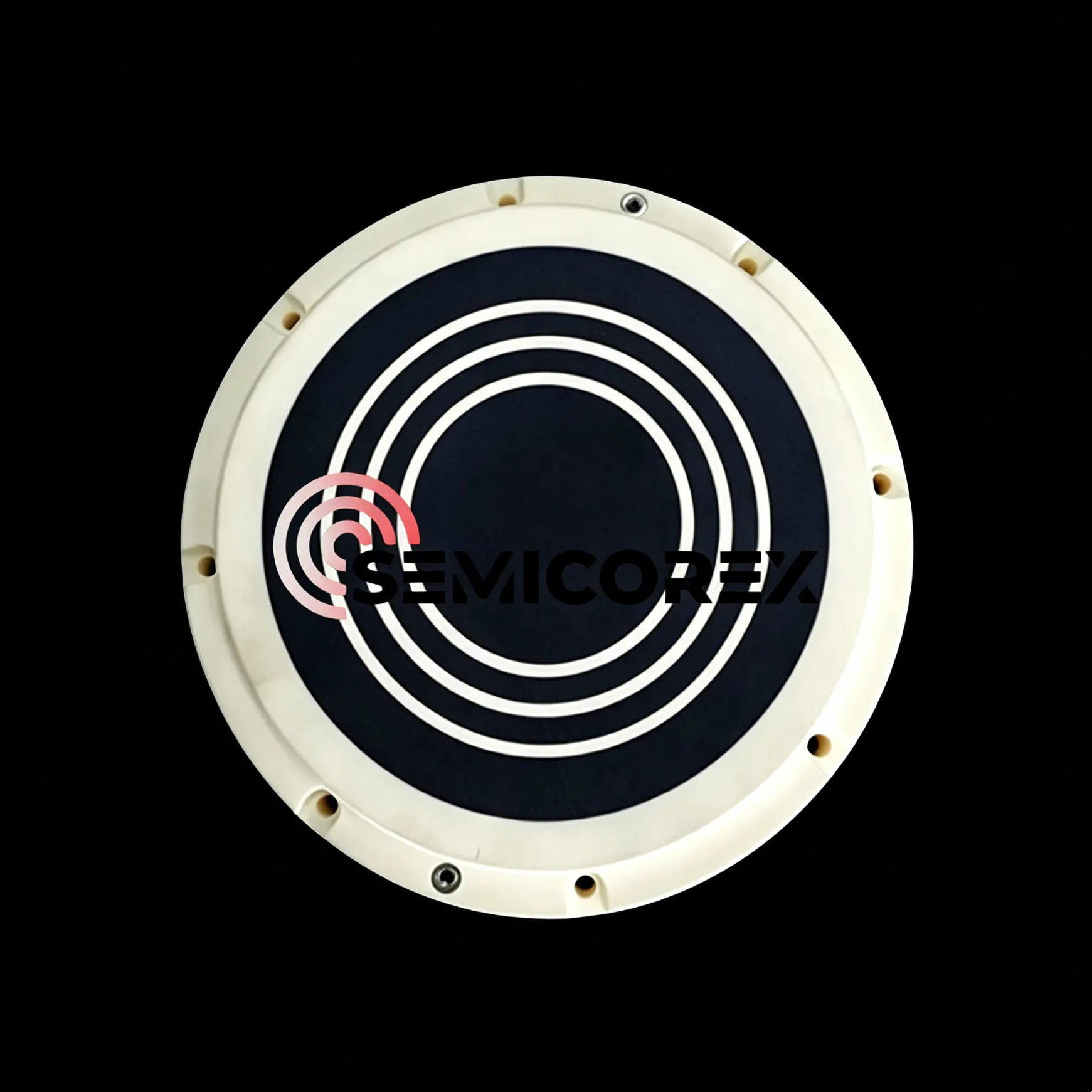

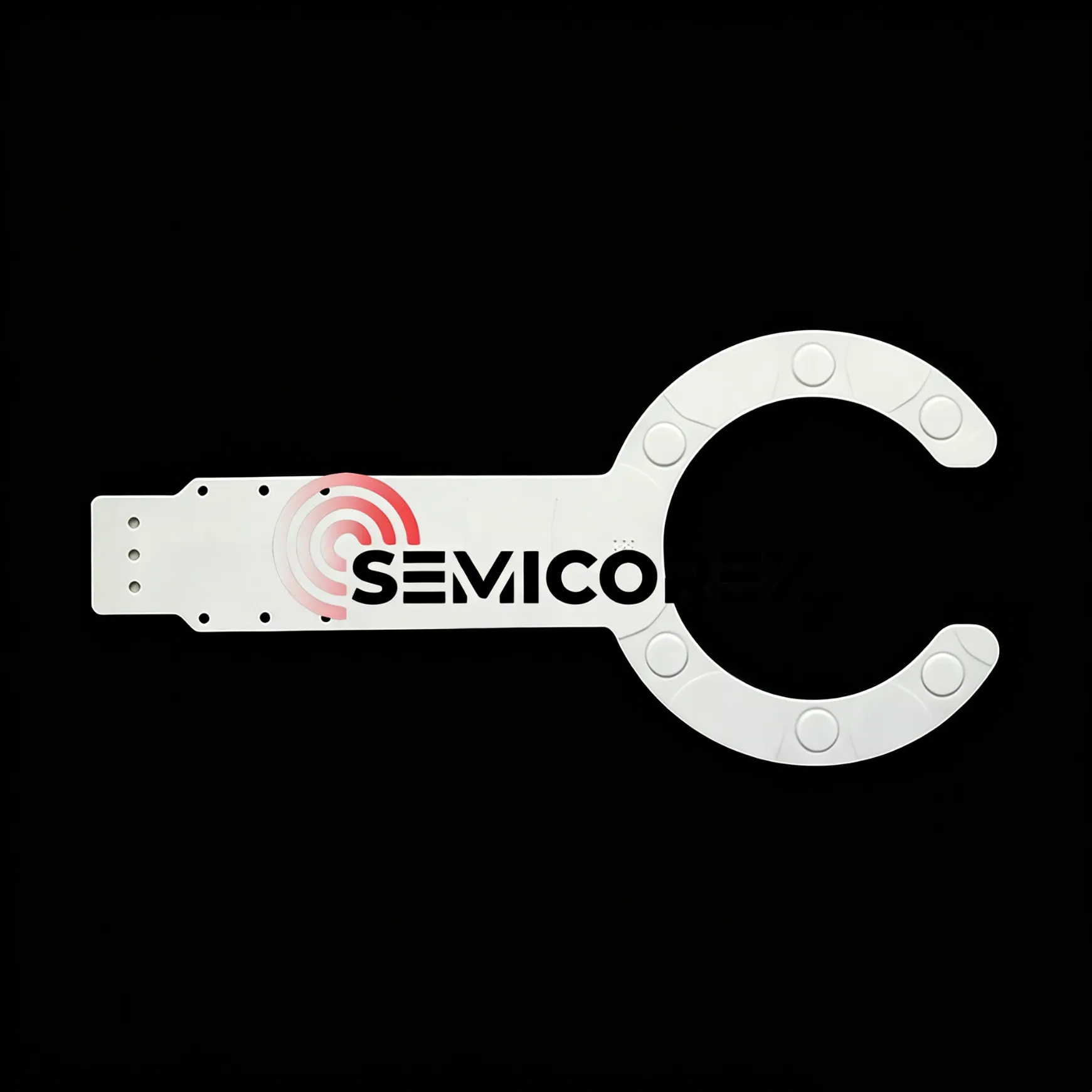

웨이퍼 운송을 위해 알루미나 세라믹을 사용하여 로봇 팔을 제작합니다. 탄화규소 세라믹은 이론적으로 이러한 부품에 이상적이지만, 알루미나 세라믹 암은 재료비가 저렴하고 기계 가공이 쉬워 탁월한 비용 효율성을 제공합니다. 웨이퍼 연마 공정에서 알루미나 세라믹은 연마판, 컨디셔너 플랫폼 및진공 척에스.
리소그래피 스테이지와 웨이퍼 이송 시스템의 위치 정확도는 오버레이 정확도와 생산 수율에 직접적인 영향을 미칩니다. 높은 강성, 낮은 열팽창 및 뛰어난 진동 저항 덕분에 알루미나 세라믹은 모션 시스템이 고속에서 장기간 고정밀 작동을 유지하는 데 도움이 됩니다. 한편, 이 소재는 무입자 성능, 비자성, 낮은 가스 방출 등 엄격한 클린룸 요구 사항을 충족합니다.

에칭은 고에너지 플라즈마가 웨이퍼 표면의 지정된 영역에서 재료를 선택적으로 제거하는 핵심 반도체 제조 공정입니다. 이온화된 할로겐 및 불활성 가스에 의해 생성된 플라즈마는 웨이퍼에 작용할 뿐만 아니라 챔버 벽과 중요한 구성 요소에 지속적인 물리적, 화학적 침식을 유발합니다. 이로 인해 두 가지 주요 문제가 발생합니다. 침식된 부품은 웨이퍼에 달라붙어 칩 단락을 일으킬 수 있는 공기 중 입자를 생성합니다. 또한 부품 마모는 장비 노후화를 가속화하고 서비스 수명을 단축시킵니다.
알루미나(Al2O₃)는 높은 유전강도와 우수한 내화학성을 자랑하며, 강렬한 플라즈마 노출에도 안정적인 성능을 유지합니다. 플라즈마 에칭 보호에 가장 널리 사용되는 재료 중 하나입니다. 고순도 알루미나 코팅과 고체 알루미나 세라믹은 일반적으로 에칭 챔버와 내부 구성 요소를 보호하는 데 사용됩니다. 챔버 구조 외에도 알루미나 세라믹도 가스용으로 채택됩니다.노즐, 플라즈마 처리 장비의 가스 분배판 및 웨이퍼 고정 링.

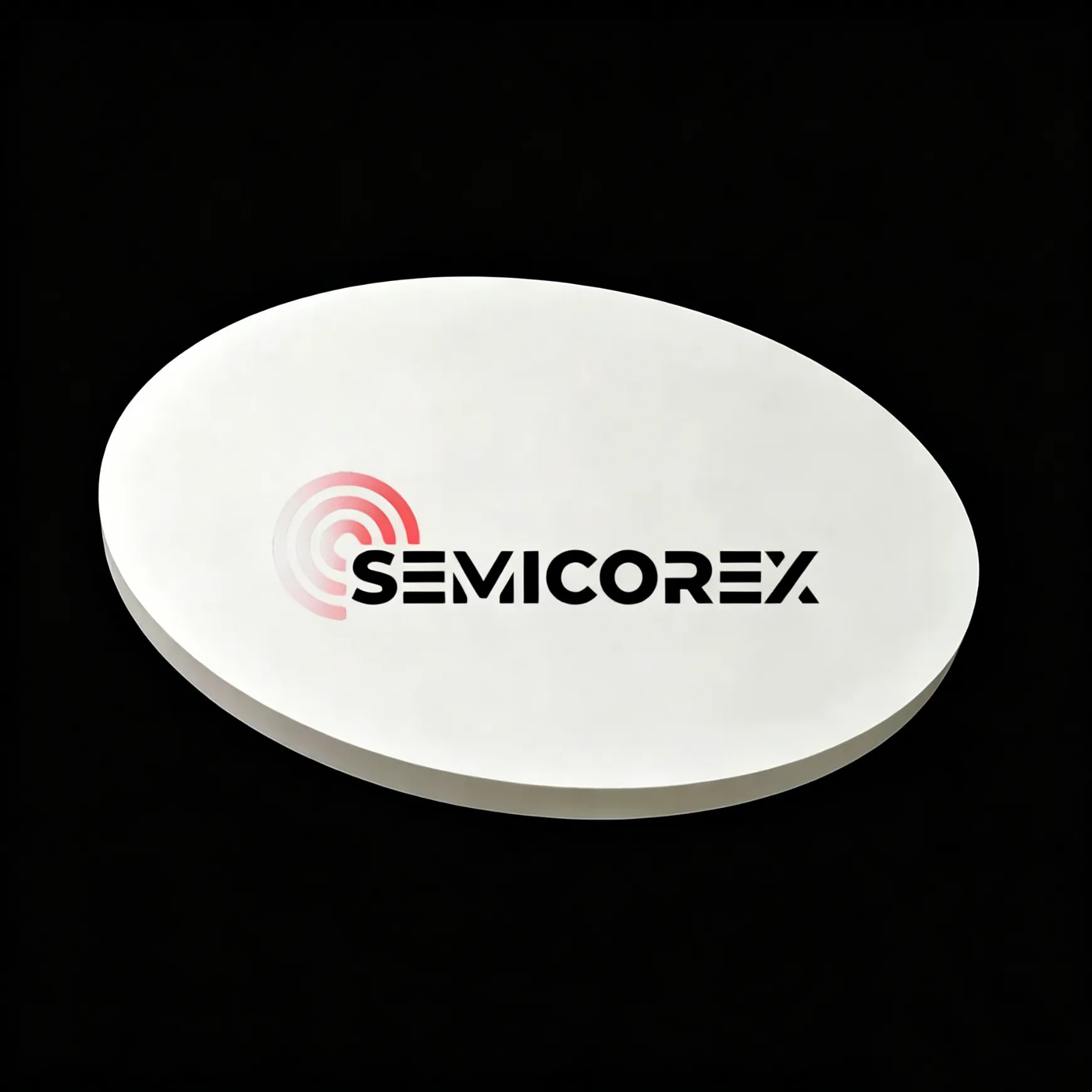

화학기계연마(CMP)에서는 슬러리의 연마 입자가 지속적인 마찰과 마모를 유발합니다.연마 플레이트그리고 단계. 탁월한 경도와 내마모성을 갖춘 알루미나 세라믹은 세라믹 연마 테이블, 연마 플레이트, 래핑 플레이트 및 엔드 이펙터에 널리 사용됩니다.
알루미나 연마 테이블의 탁월한 표면 경도는 대량의 웨이퍼를 처리한 후에도 일관된 평탄성을 보장하며, 이는 칩 표면 평탄도를 정밀하게 제어하는 데 중요합니다.
반도체 패키징에서 알루미나 세라믹은 패키징 기판, 방열판, 고전력 전자 장치용 베이스 플레이트로 널리 제조됩니다. 알루미나 회로 기판은 우수한 절연성, 적절한 열 전도성, 낮은 열팽창 계수 및 높은 기계적 강도를 제공하므로 전자 패키징의 주류 선택이 됩니다. 베어 칩 패키징용 알루미나 부품은 고온에서도 기밀성이 뛰어나 진공 전자 환경에서 널리 사용됩니다.
또한, 알루미나 세라믹 부품은 와이어 본딩 기계용 세라믹 캐필러리, 세라믹 노즐, 테스트 핸들러용 프로브 카드 등 반도체 백엔드 장비의 핵심 부품 역할을 하며, 모두 초고정밀, 우수한 내마모성 및 안정적인 전기 절연이 필요합니다.
