진공 척과 정전 척의 차이점

반도체 제조에 있어서 없어서는 안 될 핵심 고리로서, 웨이퍼 홀딩 기술의 안정성과 정밀도는 칩 생산 효율성과 완제품 품질에 직접적인 영향을 미칩니다. 진공 척과 정전 척은 반도체 제조를 위한 두 가지 주류 웨이퍼 고정 솔루션입니다. 둘 다 웨이퍼 척에 속하지만 구조, 성능 특성 및 적용 가능한 시나리오가 크게 다릅니다.

1. 다양한 작동 원리

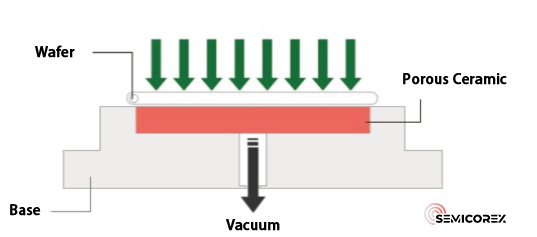

진공척웨이퍼를 제자리에 고정하기 위해 부압에 의존합니다. 진공 펌프에 연결된 파이프라인을 통해 공기가 추출되어 웨이퍼 아래에 부압이 형성되어 웨이퍼나 기판이 척 표면에 단단히 부착됩니다. 척의 베이스는 세라믹이나 금속으로 정밀 가공되었으며, 흡착 표면은 베이스의 카운터보어에 끼워진 다공성 세라믹 판으로 구성되어 있으며, 그 주변부는 베이스에 접착되어 밀봉되어 있습니다.  척은 세라믹 플레이트의 내부 미세 다공성 채널을 통해 진공 펌프에 연결되어 대기압보다 훨씬 낮은 진공 영역을 생성하여 웨이퍼를 단단히 고정합니다.

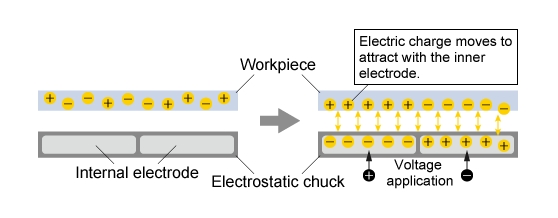

정전 척은 고성능 세라믹 유전체층으로 덮인 금속 베이스 내부에 전극이 내장된 코어 구조를 채택합니다. 표면에 정전기장을 생성하여 작업물에 전하를 유도하고 웨이퍼나 기판을 고정하기 위한 정전기 인력을 생성합니다. 전압이 가해지면 전극, 세라믹 유전체 및 전극 사이에 강한 정전기장이 형성됩니다.웨이퍼, 안정적인 웨이퍼 고정을 위해 수천 ~ 수만 파스칼의 유지력을 제공합니다.

2. 다양한 성능 이점

진공 척은 다양한 치수 및 다양한 공정 흐름의 웨이퍼와 호환되어 처리 중에 웨이퍼를 안정적으로 고정합니다. 정전척에 비해 내부 구조가 상대적으로 단순하여 제조 및 유지관리 비용이 저렴한 것이 특징입니다.

그러나 웨이퍼가 화학기상증착(Chemical Vapor Deposition)과 같이 진공이나 저압 환경에서 작동해야 하는 공정을 거치는 경우, 압력차에 의존하는 진공 척은 공정 요구 사항을 충족할 수 없습니다. 또한, 진공 척으로 웨이퍼를 고정할 때 공기의 압력으로 인해 웨이퍼가 변형되어 가공 후 반발 현상이 발생할 수 있습니다. 이로 인해 표면이 물결 모양으로 변하고 평탄도가 떨어지며 처리된 웨이퍼의 가공 정확도가 낮아질 수 있습니다.

정전척비접촉식 흡착을 채택하여 일관되고 균등하게 분산된 클램핑력을 제공합니다. 이는 웨이퍼 뒤틀림, 뒤틀림, 손상을 효과적으로 방지하고 탁월한 평탄도를 유지하여 가공 정확도를 높여줍니다. 균일한 온도 분포를 위해 헬륨 후면 냉각 기능을 갖춘 정전 척은 정확한 웨이퍼 온도 조절을 지원합니다.

단점은 정전 척이 표면 평탄도, 매끄러움 및 미크론 규모의 미세 구조에 대해 매우 엄격한 기준을 갖춘 복잡한 구조를 가지고 있다는 것입니다. 마이크로 피처에 대한 미크론 수준의 정밀도는 원료 배합, 소결 및 표면 마감에 높은 기술적 장벽을 만듭니다. 온도 제어는 여전히 핵심적인 기술적 과제로 남아 있습니다. 향상된 열 방출을 위한 질화알루미늄(AlN) 유전체 ESC는 훨씬 더 복잡한 생산 공정을 필요로 합니다. 엄격한 다차원적 기술 요구 사항으로 인해 제품 가격이 상승하며 안정적인 작동을 보장하려면 정전기 시스템의 정기적인 검사 및 유지 관리가 필수입니다.

3. 다양한 주요 응용 분야

높은 평탄도, 탁월한 평행성, 조밀하고 균일한 질감, 높은 기계적 강도, 균일한 공기 투과성 및 손쉬운 재조정 기능을 갖춘 진공 척은 금속 시트 및 플라스틱 기판과 같은 평평하고 잘 밀봉된 공작물을 고정하고 운반하는 데 사용됩니다. 반도체 제조 내에서 웨이퍼 박화, 다이싱, 연삭, 세척 및 기타 웨이퍼 처리 공정을 수행하여 웨이퍼 압입, 칩의 정전기 파괴 및 입자 오염을 포함한 일반적인 문제를 효과적으로 해결합니다.

평평한 비전도성 작업물용으로 설계된 정전 척은 진공 및 플라즈마 환경 전용의 초청정 웨이퍼 캐리어입니다. 이 제품은 건식 에칭, PECVD, 열 CVD, 물리적 기상 증착(PVD), 이온 주입 및 극자외선 리소그래피(EUVL)를 비롯한 플라즈마 및 진공 반도체 공정에 널리 사용됩니다.
