핫 굽은 유리 흑연 금형

독특한 결정 구조로 인해 Semicorex Hot-bent Glass Graphite Mold는 고온 저항, 열 전도성, 전기 전도성, 뛰어난 충격 저항, 윤활성, 우수한 화학적 안정성 및 내식성을 포함한 일련의 특수 특성을 보유하고 있습니다.

1. 고온 저항:석묵진공 상태에서 섭씨 3850±50도의 매우 높은 융점을 가지고 있습니다. 일반적인 고온 내성 재료와 달리 흑연은 온도가 증가해도 부드러워지지 않습니다. 실제로 그 힘은 증가합니다.

2. 열 및 전기 전도성: 흑연은 우수한 열 및 전기 전도성을 나타냅니다. 열전도율은 대부분의 금속과 반대이며 실온에서 매우 높은 열전도율을 나타냅니다.

흑연은 상온에서 구리의 약 1/3, 알루미늄의 절반, 강철의 2배에 달하는 매우 높은 열전도율을 가지고 있습니다.

3. 탁월한 열 충격 저항: 흑연은 이방성 팽창을 나타내므로 거시적 팽창 계수가 작습니다. 급격한 온도 변화에도 흑연의 부피 변화는 최소화됩니다. 우수한 열 전도성과 함께 흑연은 탁월한 열충격 저항성을 나타냅니다.

4. 윤활 흑연: 중간층 구조는 반 데르 발스 힘을 특징으로 하며, 이로 인해 결합이 약해지고 윤활 특성이 부여됩니다. 흑연의 윤활성은 흑연 조각의 크기에 따라 달라집니다. 플레이크가 클수록 마찰 계수가 낮아지고 윤활성이 향상됩니다.

5. 우수한 화학적 안정성 및 내식성: 흑연은 실온에서 우수한 화학적 안정성을 나타내며 강산, 강알칼리 및 유기 용매의 영향을 받지 않습니다. 또한 매우 강한 내식성을 갖고 있습니다.

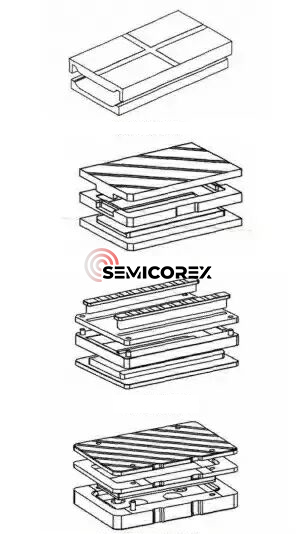

일반적인 열간 굽힘 유리 흑연 금형 설계에는 유리 구슬을 사용한 2모드, 3모드, 다중 모드 및 다중 모드 설계가 포함됩니다. 일반적으로 단일 곡면 유리는 2모드 또는 3모드 디자인을 사용하는 반면, 이중 곡면 또는 더 복잡한 곡면 유리는 유리 구슬이 포함된 다중 모드 또는 다중 모드 디자인을 사용합니다.

3D 열간 굴곡 유리의 수율은 대부분의 제조업체에게 여전히 큰 골칫거리입니다. 수율에 영향을 미치는 중요한 요인은 피팅(pitting)이며, 이는 일반적으로 다음 세 가지 주요 원인에 기인합니다.

1) 열간 굽힘 유리 흑연 주형은 열 굽힘 요구 사항을 충족하지 않습니다. 입자 크기(일반적으로 4μm 이하가 필요함)가 너무 커서 기공이 눈에 띄게 나타납니다. 유리가 부드러워지면 이러한 큰 입자와 기공으로 인해 쉽게 돌기가 생깁니다.

2) 원료, 가공, 사용환경에 따라 흑연분말이 과도하게 탈락됩니다. 이러한 분말 입자는 성형 표면 사이에 갇혀 유리에 돌기를 발생시킵니다.

3) 열간 굽힘 과정에서 고온의 유리와 흑연에서 가스가 빠져나갑니다. 가스가 제대로 빠져나오지 않으면 가스 방출이 많은 부위에 더 눈에 띄는 돌기가 나타납니다.

세 가지 원인 모두 선택, 처리, 보관 및 사용에 대한 세심한 통제가 필요합니다.석묵.세 번째 원인은 금형 설계 개선, 특히 특정 배기 구멍이나 배기 채널을 추가함으로써 해결될 수 있습니다. 배기 채널의 설계는 성형 챔버와 외부 환경 사이의 원활한 공기 흐름을 보장하고 대형 이물질이 성형 챔버로 유입되는 것을 최소화하는 두 가지 원칙을 따릅니다.

Semicorex Hot-bent glass graphite 금형은 고객이 원하는 목표를 달성하기 위해 이 문제를 최대한 해결할 수 있는 광범위한 경험과 기술 팀을 보유하고 있습니다.
