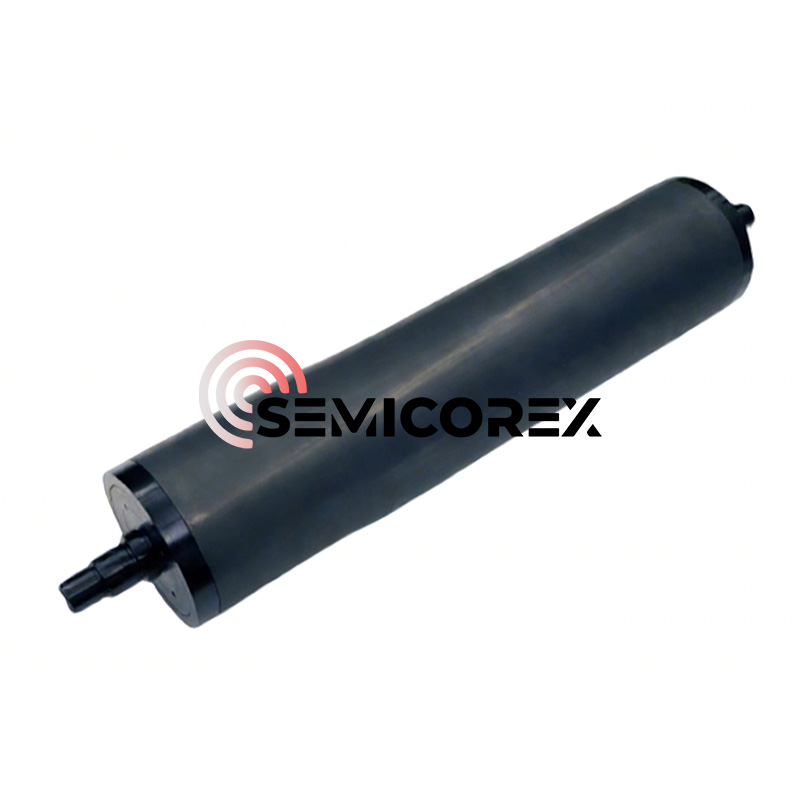

흑연 에어베어링

Semicorex 흑연 에어 베어링은 초정밀 기계에 무마찰 선형 및 회전 운동을 제공하도록 설계된 고정밀 공기정역학 부품입니다. 등방성 특수 등급으로 제조됨다공성 흑연, 이 베어링은 탄소 미세 구조의 자연적인 투과성을 활용하여 균일하고 강하며 안정적인 에어 쿠션을 만듭니다. 드릴링된 오리피스에 의존하는 기존 베어링과 달리 그래파이트 에어 베어링은 전체 표면에 걸쳐 수백만 개의 서브 미크론 기공을 사용하여 제한 장치 역할을 하여 경사도나 압력 스파이크 없이 완벽하게 분산된 압력 프로파일을 보장합니다.

기술 사양

샘플 테스트 보고서에 따르면 Semicorex 흑연은 다음과 같은 인증된 특성을 나타냅니다.

주요 기능 및 이점

균일한 압력 분포: 0.5 µm 기공 구조는 공기의 "커튼"을 생성하여 오리피스 베어링과 관련된 압력 잔물결을 제거하고 탁월한 틸트 강성을 제공합니다.

무마찰 모션: 제로 정적 및 동적 마찰(고정 방지)은 무한한 위치 결정 해상도와 제로 마모를 허용하여 시스템 수명을 무한정 연장합니다.

충돌 방지(연착륙): Shore 53 HS 흑연 표면은 마모되지 않습니다. 공기 손실이 발생하는 경우 베어링은 가이드에 부드럽게 안착되어 건식 윤활제 역할을 하며 정밀 가이드웨이에 대한 치명적인 손상을 방지합니다.

높은 감쇠:다공성 흑연매트릭스는 진동을 자연스럽게 흡수하여 스캐닝 응용 분야에서 안정 시간과 동적 안정성을 향상시키는 "압착 필름" 감쇠 효과를 제공합니다.

클린룸 호환성: Semicorex 흑연 에어 베어링은 오일이나 그리스 없이 작동하므로 반도체 제조에서 일반적인 ISO 클래스 1 클린룸 환경에 이상적입니다.

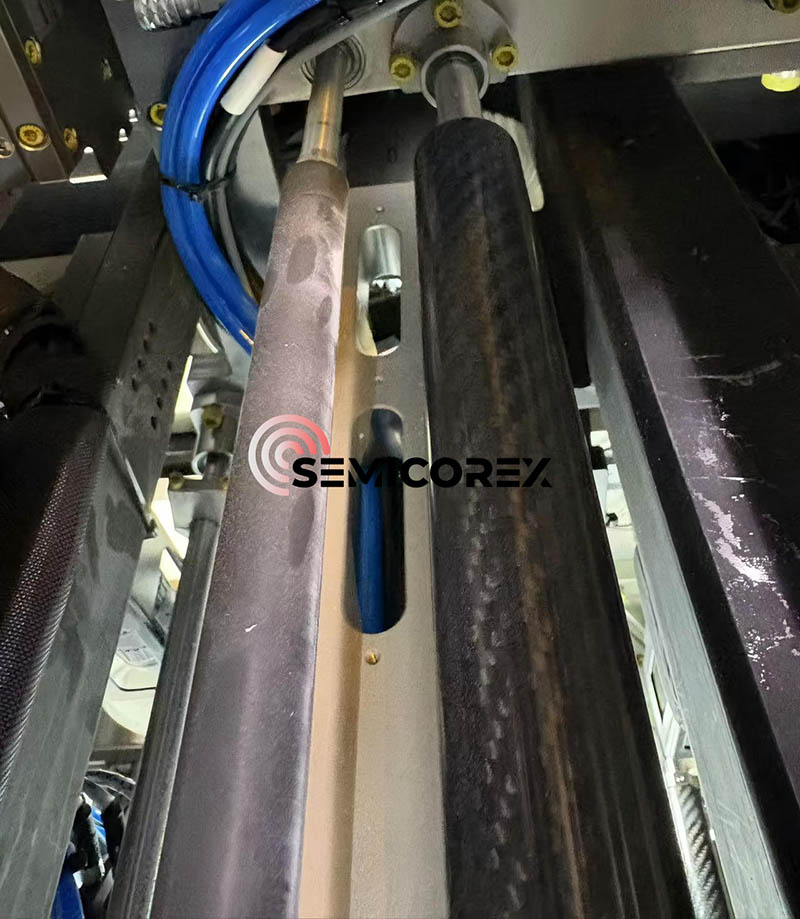

시각적 특성

그래파이트 에어베어링 구성요소의 육안 검사(제공된 이미지 참조)는 다음을 나타냅니다.

표면 마감: 정밀 연마 흑연의 특징인 무광 차콜 그레이 마감입니다.

형상: 장착 또는 진공 청소를 위해 가공된 슬롯이 있는 선형 막대 구성으로 제공됩니다. 다공성 표면은 육안으로 균일하게 나타나 미세한 기공 네트워크를 숨깁니다.

장착: 가이드웨이와의 평행성을 보장하기 위해 정밀 가공 슬롯 또는 볼 스터드 장착 시스템과 통합되도록 설계되었습니다.

역사적 맥락과 기술 발전

접촉 베어링의 한계

수십 년 동안 선형 운동의 표준은 볼 베어링과 롤러 슬라이드의 재순환으로 설정되었습니다. 견고하기는 하지만 이러한 시스템은 헤르츠 접촉 응력으로 정의되는 본질적인 한계를 안고 있습니다. 전동체와 레이스 사이의 물리적 접촉은 마찰, 열 및 마모 입자를 생성합니다. 초정밀 응용 분야에서는 볼이 재순환하면서 발생하는 "소음"으로 인해 나노미터 수준 계측에서는 허용되지 않는 속도 리플이 생성됩니다. 또한 윤활의 필요성으로 인해 현대 클린룸 표준과 호환되지 않는 오염 물질 및 유지 관리 요구 사항이 발생합니다.

공기정역학적 혁명

에어 베어링으로의 전환은 기계 설계에 근본적인 변화를 가져왔습니다. 엔지니어들은 공기막으로 표면을 분리함으로써 기계적 접촉을 제거했습니다. 초기 에어베어링은 오리피스 보상(Orifice Compensation)을 활용했습니다. 이 설계에서는 압축 공기가 몇 개의 정밀하게 뚫린 구멍(오리피스)을 통해 공급되고 홈을 통해 분배됩니다.

오리피스 디자인의 한계:

압력 변화: 공기가 오리피스/홈에서 멀어짐에 따라 압력이 크게 떨어지며 부하 용량 효율성이 감소합니다.

공압 해머: 홈에 갇힌 공기의 양은 축전기 역할을 하여 자진 진동 또는 "해머링"을 유발할 수 있습니다.

막힘: 단일 먼지 입자가 오리피스를 막아 즉각적인 베어링 고장을 일으킬 수 있습니다.

치명적인 충돌: 오리피스 베어링은 일반적으로 단단한 금속(알루미늄, 스테인리스강)으로 만들어집니다. 공기 공급이 중단되면 금속-금속 또는 금속-화강암 접촉으로 인해 심각한 흠집과 마손이 발생합니다.

다공성 미디어 기술의 출현

다공성 흑연을 활용하는 것과 같은 다공성 매체 에어 베어링은 베어링 재료 자체를 제한 장치로 사용하여 이러한 문제를 해결했습니다.

역사: 20세기 중반에 개발되었지만 1980년대와 90년대에 상업적 용도로 완성된 다공성 탄소 기술은 소결 공정을 활용하여 수백만 개의 미세하고 구불구불한 경로를 가진 재료를 만들었습니다.

혁신: 핵심은 등방성 투자율을 보장하기 위해 제조 공정을 제어하는 ​​것이었습니다. 평균 기공 직경이 0.5μm인 그래파이트 에어 베어링 사양은 공기 소비를 최소화하면서 강성을 최대화하기 위해 흐름 제한을 최적화하는 이 기술의 성숙한 반복을 나타냅니다. 이러한 진화는 섬세한 실험실 장비의 에어 베어링을 열악한 가공 환경에서 작동할 수 있는 견고한 산업용 구성 요소로 변화시켰습니다.

재료 과학: 에어 베어링용 다공성 흑연에 대한 심층 분석

등방성 흑연 제조

흑연 에어베어링은 등방성 흑연으로 식별됩니다. 이 제조 공정은 압출 또는 성형 흑연과 다릅니다.

원료: 고순도 석유 코크스는 입자로 미분화됩니다(0.5μm 기공 사양에서 볼 수 있는 미세 구조와 관련).

CIP(Cold Isostatic Pressing): 분말을 금형에 넣고 모든 방향에서 초고압(유체 압력)을 가합니다. 이는 빌렛 전체에 걸쳐 밀도(1.74g/cm3)가 균일하도록 보장합니다. 이 등방성은 공기가 모든 방향에서 동일한 속도로 베어링을 통과하여 "기울어짐" 또는 불균일한 리프트를 방지하기 때문에 매우 중요합니다.

흑연화: 빌렛을 ~3000°C로 가열합니다. 이는 결정 구조를 정렬하여 탄소를 흑연으로 변환합니다. 이 공정은 흑연화 정도와 열 안정성을 나타내는 주요 지표인 13.02 µΩ·m의 비저항을 부여합니다.

미세구조 분석

기공 크기(0.5μm): 이는 "골디락스" 치수입니다.

기공이 너무 큰 경우(> 1.0 µm): 공기 소비가 과도해지고 베어링의 강성이 떨어집니다(너무 누출됨).

기공이 너무 작은 경우(< 0.1 µm): 베어링에 양력을 생성하려면 비실용적인 입력 압력이 필요하며 응답 시간이 느려집니다.

0.5 µm: 표준 산업용 압축 공기 시스템(80 PSI)에 대한 최적화를 나타내며 효율성과 높은 부하 용량의 균형을 유지합니다.

밀도(1.74g/cm3): 일반적인 조밀한 흑연 범위는 1.70~1.85g/cm3입니다. 값 1.74는 대략 15-20%의 다공성을 나타냅니다. 이 "빈 공간"은 내부 저장소 역할을 하여 얼굴에 공기가 안정적으로 공급되도록 합니다.

기계적 견고성

압축 강도(127.0MPa): 이 값은 중요합니다. 이는 베어링이 구조적 결함 없이 막대한 하중을 지탱할 수 있음을 의미합니다. 문맥상 일반적인 콘크리트는 ~30MPa입니다. 에어베어링용 다공성 흑연은 콘크리트보다 압축력이 4배 더 강합니다. 이를 통해 베어링은 균열 없이 높은 자력으로 클램핑되거나 예압될 수 있습니다.

굴곡 강도(80.7MPa): 이는 흑연의 경우 높습니다. 이는 가속 또는 장착 오정렬 중에 적용되는 굽힘 모멘트로 인해 베어링 패드가 휘거나 부러지지 않도록 보장합니다.

마찰학과 "연착륙"

53HS(Sclerscope)의 쇼어 경도는 흑연의 "중간 경도" 범주에 속합니다(70-80HS일 수 있는 일부 극도로 밀도가 높은 등급보다 부드럽습니다).

마찰공학적 이점: 충돌 시 베어링 재료가 희생되어야 합니다. 화강암(가이드웨이)은 훨씬 더 단단합니다. Shore 53 흑연은 충격을 받으면 마모되어 미세한 분말로 변해 슬라이드에 윤활유를 공급하고 에너지가 화강암에 긁히는 것을 방지합니다. 이 자체 윤활 특성은 고가의 기계에 대한 궁극적인 보험 정책입니다.
