PBN 재료의 응용

PBN또는 질화 붕소는 육각형 시스템에 속하며 최대 99.999%의 순도를 갖는 고급 무기 비금속 물질이다. 그것은 밀도, 모공이없고, 절연 및 열전도도, 고온 저항, 화학적 불활성, 산성 저항성, 알칼리 저항성 및 산화 저항을 갖습니다. 기계적, 열 및 전기 특성에서 명백한 이방성이 있습니다. 반도체 결정 성장 (VGF 방법, VB 방법, LEC 방법, HB 방법), 다결정 합성, MBE 에피 택시, OLED 증발, 고급 반도체 장비, 고출력 마이크로파 튜브 등의 이상적인 도가니 및 주요 구성 요소입니다. 고온 및 고 진공 상태에서, 고순도 붕소 할라이드 및 암모니아 및 기타 원료가 CVD 반응 챔버에 도입된다. 균열 반응 후, 흑연과 같은 기질 표면에서 천천히 자랍니다. PBN은 도가니, 보트 및 튜브와 같은 용기로 직접 성장하거나 먼저 플레이트에 퇴적 한 다음 다양한 PBN 부품으로 처리 할 수 있습니다. 또한 보호를 위해 다른 기판에서 코팅 될 수 있으며, 제품 사양은 응용 프로그램 시나리오에 따라 사용자 정의됩니다. 일반적인 열 압박한 소결 붕소 질화 붕소와는 달리, PBN은 고급 화학 증기 증착 (CVD)을 사용하여 준비되어 있으며, 이는 강력한 기술적 장벽과 높은 수준의 산업 농도를 갖는다.

PBN 제품은 반도체 필드에서 대체 할 수없는 역할을합니다. 다운 스트림 응용은 주로 결정 성장, 다결정 합성, 분자 빔 에피 택시 (MBE), OLED, 유기 화학 증기 증착 (MOCVD), 고급 반도체 장비 부품, 항공 우주 및 기타 분야를 포함합니다.

1) 결정 성장

화합물 반도체 단결정 (예 : 갈륨 비 세나이드, 인듐 포스 파드 등)의 성장은 온도, 원료 순도, 성장 용기의 순도 및 화학적 불활성을 포함한 매우 엄격한 환경을 필요로합니다. PBN Crucible은 현재 화합물 반도체 단결정 성장에 가장 이상적인 용기입니다. 화합물 반도체 단결정 성장의 주요 방법은 LEC 방법, HB 방법, VB 방법 및 VGF 방법이다. 해당 PBN 도가니에는 LEC Crucible, VB Crucible 및 VGF Crucible이 포함됩니다.

2) 분자 빔 에피 택시 (MBE)

MBE는 오늘날 세계에서 III-V 및 II-VI 반도체의 가장 중요한 에피 택셜 성장 과정 중 하나입니다. 이 유형의 기술은 적절한 기판 및 적합한 조건 하에서 기판 재료의 결정 축을 따라 층에 의해 박막 층을 성장시키는 방법이다. PBN Crucible은 MBE 프로세스에서 필요한 소스 퍼니스 컨테이너입니다.

3) 유기 광 방출 다이오드 디스플레이 (OLED)

OLED는 자기 발전, 백라이트, 높은 대비, 얇은 두께, 넓은 시야 각도, 빠른 반응 속도, 유연한 패널, 넓은 작동 온도 범위, 간단한 구조 및 공정에 사용될 수 있기 때문에 새로운 세대의 평면 패널 디스플레이 기술로 간주됩니다. 증발기는 OLED 증발 시스템의 핵심 구성 요소입니다. 그 중에서 PBN 가이드 링과 도가니는 증발 장치의 주요 구성 요소입니다. 가이드 링은 우수한 열전도율과 절연 성능을 가져야하고 복잡한 모양으로 처리 할 수 있으며 고온에서 가스를 변형 시키거나 방출하지 않아야합니다. 도가니에는 매우 높은 순도, 고온 저항, 전기 절연 및 소스 재료로 습윤되지 않아야합니다. PBN은 광범위한 사용에 이상적인 자료입니다.

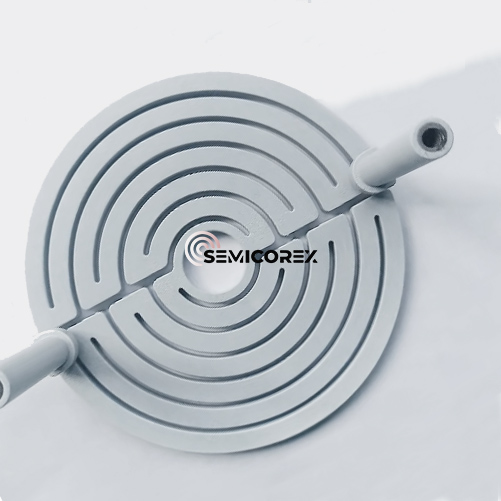

4) 고급 반도체 장비

반도체 칩이 소형화 및 고전력으로 계속 발전함에 따라 반도체 제조 장비 및 시스템에 대한 요구 사항이 점점 높아지고 있습니다. PBN 재료 제품은 초고 순도, 높은 열전도율, 전기 절연, 부식 저항, 산화 저항성 및 다양한 이방성으로 인해 고급 장비의 핵심 구성 요소에 널리 사용됩니다.
