에칭에서 링이란 무엇입니까?

칩 제조에서 포토리소그래피와 에칭은 밀접하게 연결된 두 단계입니다. 포토리소그래피는 에칭에 앞서 포토레지스트를 사용하여 웨이퍼에 회로 패턴을 현상하는 공정입니다. 그런 다음 에칭을 통해 포토레지스트로 덮이지 않은 필름 층을 제거하고 마스크에서 웨이퍼로의 패턴 전사를 완료하고 이온 주입과 같은 후속 단계를 준비합니다.

에칭에는 화학적 또는 물리적 방법을 사용하여 불필요한 물질을 선택적으로 제거하는 작업이 포함됩니다. 코팅, 레지스트 코팅, 포토리소그래피, 현상에 이어 에칭을 통해 웨이퍼 표면에 노출된 불필요한 박막 물질을 제거하고 원하는 영역만 남깁니다. 그런 다음 과도한 포토레지스트가 제거됩니다. 이러한 단계를 반복적으로 반복하면 복잡한 집적 회로가 생성됩니다. 에칭에는 재료 제거가 포함되므로 이를 "감산 공정"이라고 합니다.

플라즈마 에칭으로도 알려진 건식 에칭은 반도체 에칭에서 지배적인 방법입니다. 플라즈마 에칭 장치는 플라즈마 생성 및 제어 기술에 따라 용량성 결합 플라즈마(CCP) 에칭과 유도 결합 플라즈마(ICP) 에칭의 두 가지 범주로 크게 분류됩니다. CCP 식각기는 주로 유전체 식각에 사용되는 반면, ICP 식각기는 주로 실리콘 및 금속 식각에 사용되며 도체 식각기라고도 합니다. 유전체 식각기는 산화규소, 질화규소, 이산화하프늄 등의 유전체 재료를 대상으로 하고, 도체 식각기는 실리콘 재료(단결정 실리콘, 다결정 실리콘, 규화물 등)와 금속 재료(알루미늄, 텅스텐 등)를 대상으로 합니다.

에칭 공정에서는 주로 포커스 링과 쉴드 링이라는 두 가지 유형의 링을 사용합니다.

포커스 링

플라즈마의 가장자리 효과로 인해 밀도는 중앙에서 높고 가장자리에서 낮아집니다. 초점 링은 환형 모양과 CVD SiC의 재료 특성을 통해 특정 전기장을 생성합니다. 이 필드는 플라즈마의 하전 입자(이온 및 전자)를 웨이퍼 표면, 특히 가장자리로 안내하고 제한합니다. 이는 가장자리의 플라즈마 밀도를 효과적으로 높여 중앙의 플라즈마 밀도에 더 가깝게 만듭니다. 이는 웨이퍼 전반에 걸쳐 에칭 균일성을 크게 향상시키고 가장자리 손상을 줄이며 수율을 높입니다.

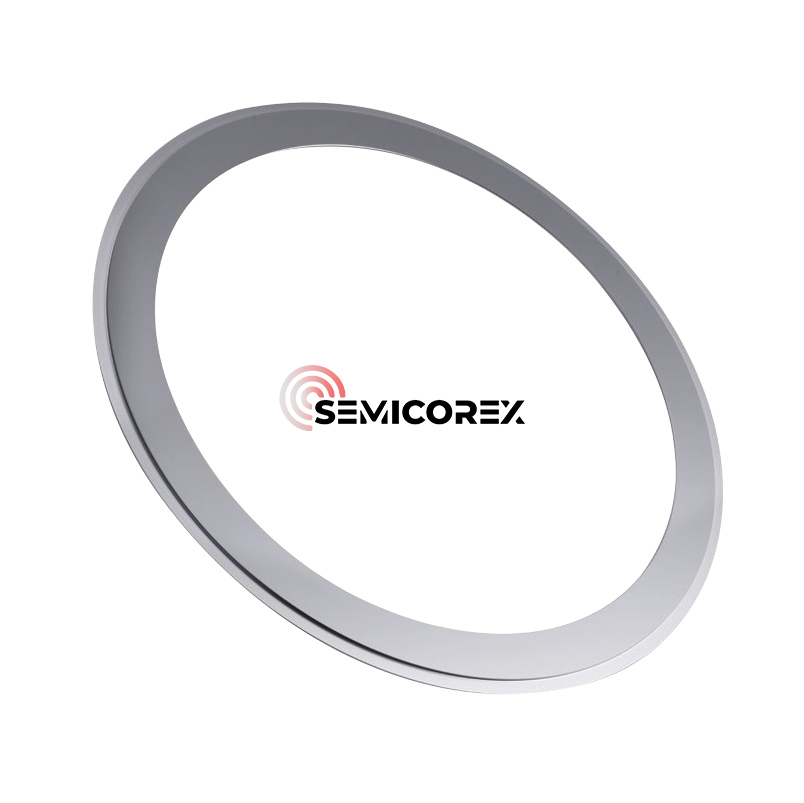

쉴드 링

일반적으로 전극 외부에 위치하며 주요 기능은 플라즈마 오버플로를 차단하는 것입니다. 구조에 따라 전극의 일부로 기능할 수도 있습니다. 일반적인 재료에는 CVD SiC 또는 단결정 실리콘이 포함됩니다.

Semicorex는 고품질을 제공합니다.CVD SiC그리고규소고객의 요구에 따른 에칭 링. 문의사항이 있거나 추가 세부정보가 필요한 경우, 주저하지 마시고 연락주시기 바랍니다.
