입자 결함이란 무엇입니까?

입자 결함은 반도체 웨이퍼 내부 또는 표면에 있는 작은 미립자 함유물을 의미합니다. 반도체 장치의 구조적 무결성을 손상시키고 단락 및 개방 회로와 같은 전기적 결함을 일으킬 수 있습니다. 파티클 결함으로 인해 발생하는 이러한 문제는 반도체 소자의 장기적인 신뢰성에 심각한 영향을 미칠 수 있으므로, 반도체 제조에서는 파티클 결함을 엄격하게 관리해야 합니다.

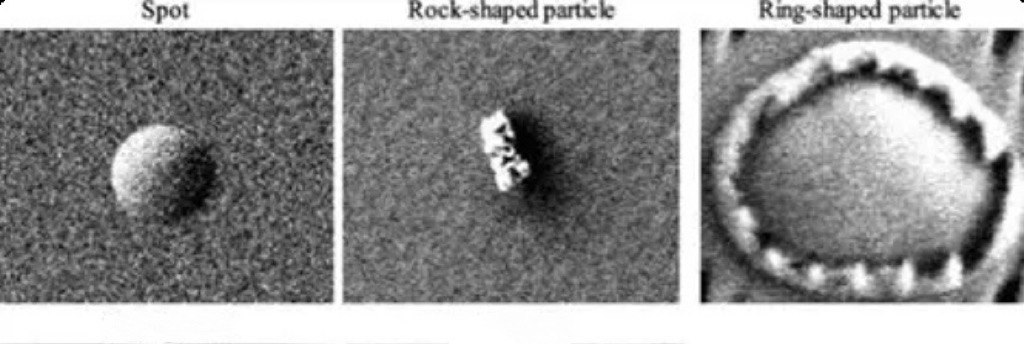

입자 결함은 위치와 특성에 따라 표면 입자와 필름 내 입자라는 두 가지 주요 범주로 나눌 수 있습니다. 표면 입자는 표면에 떨어지는 입자를 말합니다.웨이퍼프로세스 환경의 표면은 일반적으로 날카로운 모서리가 있는 클러스터로 나타납니다. 필름 내 입자는 필름 형성 과정에서 웨이퍼에 떨어지고 후속 필름으로 덮여 필름 층 내에 결함이 매립된 입자를 의미합니다.

입자 결함은 어떻게 발생합니까?

입자 결함의 발생은 여러 요인에 의해 발생합니다. 웨이퍼 제조 과정에서 온도 변화로 인한 열적 스트레스와 웨이퍼의 취급, 가공, 열처리로 인한 기계적 스트레스로 인해 표면 균열이나 재료 탈락이 발생할 수 있습니다.웨이퍼이는 입자 결함의 주요 원인 중 하나입니다. 반응 시약 및 반응 가스로 인한 화학적 부식은 입자 결함의 또 다른 주요 원인입니다. 부식 과정에서 원하지 않는 제품이나 불순물이 생성되어 웨이퍼 표면에 부착되어 입자 결함을 형성합니다. 위에서 언급한 두 가지 주요 요인 외에도 원자재의 불순물, 장비 내부 오염, 환경 먼지 및 작동 오류도 입자 결함의 일반적인 원인입니다.

입자 결함을 감지하고 제어하는 ​​방법은 무엇입니까?

입자 결함의 검출은 주로 고정밀 현미경 기술에 의존합니다. 주사전자현미경(SEM)은 작은 입자의 형태, 크기 및 분포를 밝힐 수 있는 높은 해상도와 이미징 기능으로 인해 결함 탐지를 위한 핵심 도구가 되었습니다. 원자현미경(AFM)은 원자간 힘을 감지하여 3차원 표면 지형을 매핑하고 나노크기 결함 감지에서 매우 높은 정밀도를 제공합니다. 광학 현미경은 더 큰 결함을 신속하게 검사하는 데 사용됩니다.

입자 결함을 제어하려면 여러 가지 조치를 취해야 합니다.

1. 에칭 속도, 증착 두께, 온도 및 압력과 같은 매개 변수를 정확하게 제어합니다.

2. 반도체 웨이퍼 제조에 고순도 원료를 사용하십시오.

3. 고정밀도, 안정성이 높은 장비를 채택하고 정기적인 유지보수 및 청소를 실시하십시오.

4. 전문 교육을 통해 작업자 기술을 향상시키고, 작업 관행을 표준화하며, 프로세스 모니터링 및 관리를 강화합니다.

입자 결함의 원인을 종합적으로 분석하고, 오염 지점을 식별하며, 입자 결함 발생률을 효과적으로 줄이기 위한 목표 솔루션을 취하는 것이 필요합니다.
