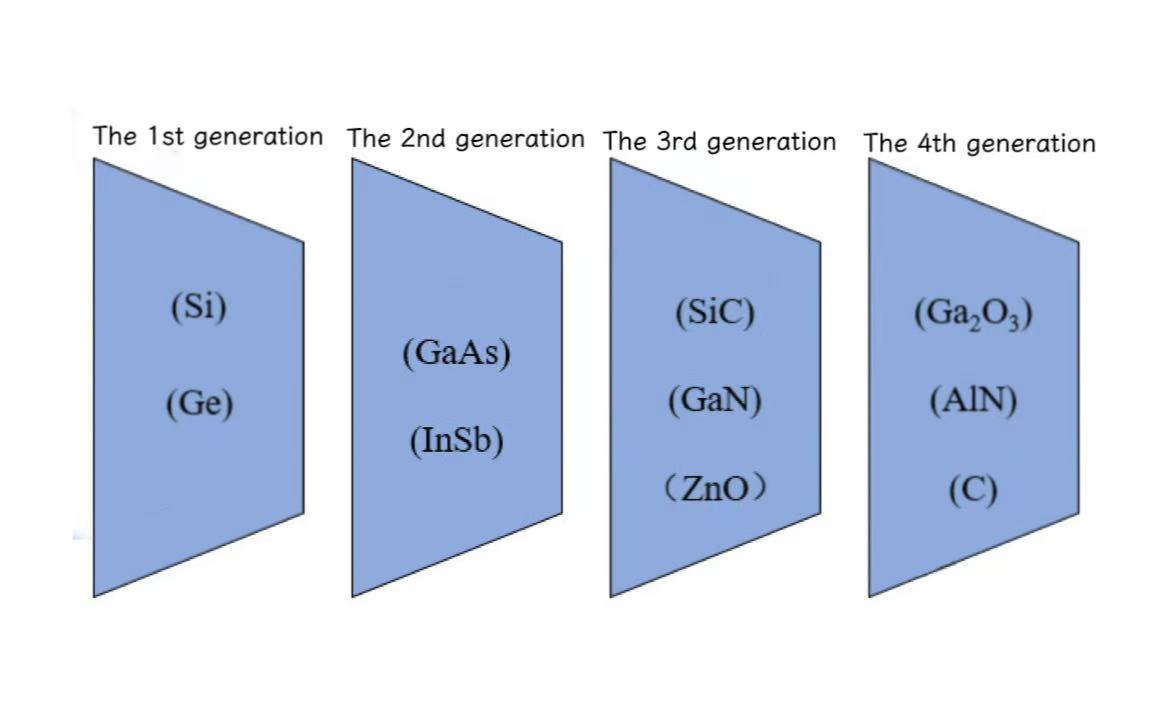

반도체 소재는 상온에서 도체와 부도체 사이에 전기 전도성을 갖는 소재로 집적회로, 통신, 에너지, 광전자공학 등 분야에서 널리 사용된다. 기술이 발전하면서 반도체 소재는 1세대에서 4세대로 진화해 왔다.
20세기 중반 1세대 반도체 소재는 주로 게르마늄(Ge)과규소(시). 특히 세계 최초의 트랜지스터와 최초의 집적회로는 모두 게르마늄으로 만들어졌습니다. 그러나 낮은 열전도율, 낮은 융점, 열악한 고온 저항, 불안정한 수용성 산화물 구조, 기계적 강도 등의 단점으로 인해 1960년대 후반부터 실리콘으로 점차 대체되었습니다. 뛰어난 내열성, 우수한 내방사선성, 뛰어난 경제성, 풍부한 매장량 덕분에 실리콘은 점차 게르마늄을 대체하여 주류 재료로 자리 잡았으며 현재까지 이러한 위치를 유지하고 있습니다.
1990년대에는 갈륨비소(GaAs)와 인듐인화물(InP)이 대표적인 소재로 등장하면서 2세대 반도체 소재가 등장하기 시작했다. 두 번째 반도체 재료는 큰 밴드갭, 낮은 캐리어 농도, 우수한 광전자 특성, 우수한 내열성 및 방사선 저항성과 같은 장점을 제공합니다. 이러한 장점으로 인해 마이크로파 통신, 위성 통신, 광통신, 광전자 장치 및 위성 항법에 널리 사용됩니다. 그러나 화합물 반도체 소재의 적용은 희소 매장량, 높은 재료 비용, 고유 독성, 깊은 수준의 결함, 대형 웨이퍼 제조의 어려움 등의 문제로 인해 제한됩니다.
21세기에는 3세대 반도체 소재 등탄화규소(SiC), 질화갈륨(GaN), 산화아연(ZnO)이 탄생했습니다. 와이드 밴드갭 반도체 소재로 알려진 3세대 반도체 소재는 높은 항복전압, 높은 전자포화속도, 뛰어난 열전도도, 뛰어난 내방사선성 등 우수한 특성을 갖고 있다. 이러한 재료는 고온, 고전압, 고주파, 고방사선 및 고전력 응용 분야에서 기능하는 반도체 장치 제조에 적합합니다.
요즘 4세대 반도체 소재로 대표되는산화갈륨(Ga2O₃), 다이아몬드(C), 질화알루미늄(AlN). 이러한 소재를 초광폭 밴드갭 반도체 소재라고 부르며, 3세대 반도체보다 항복 전계 강도가 더 높습니다. 이 제품은 더 높은 전압과 전력 수준을 견딜 수 있어 고전력 전자 장치 및 고성능 무선 주파수 전자 장치 제조에 적합합니다. 그러나 이러한 4세대 반도체 소재의 제조 및 공급망은 성숙하지 않아 생산 및 준비에 상당한 어려움을 겪고 있습니다.
