반도체 석영로 튜브는 어떻게 제조됩니까?

반도체석영로 튜브확산, 산화, 어닐링 등 주요 반도체 제조 공정에 널리 사용되는 필수 부품입니다. 고온, 강한 압력, 사용 환경의 심한 부식에 장기간 노출되더라도 물리적, 화학적 특성을 안정적으로 유지해야 합니다. 반도체 제조 공정에서 석영로 튜브의 품질은 반도체 장치의 성능과 수율에 직접적인 영향을 미칩니다. 이러한 이유로 석영로 튜브의 제조 공정은 매우 중요합니다.

석영로 튜브의 주요 제조 공정

1. 원료 선정

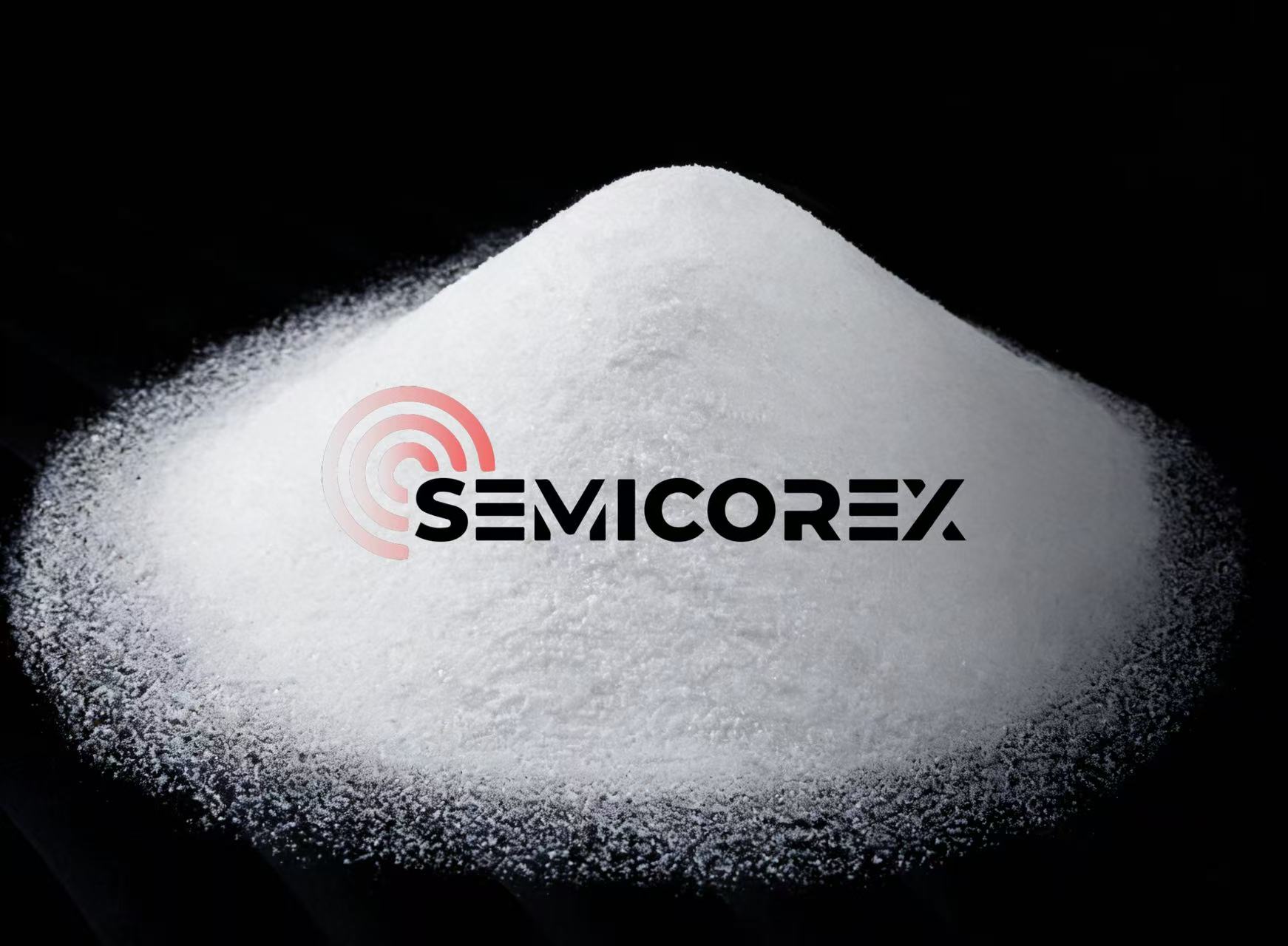

석영로 튜브는 주로 천연 및 합성 형태로 제공되는 고순도 이산화규소로 만들어집니다. 석영로 튜브의 우수한 광학적, 열적, 화학적 성능을 제공하려면 고순도 원료가 필수적입니다. 특히 반도체와 같은 고정밀 분야에서는 원료 내 불순물, 특히 금속 이온 불순물(예: 철, 알루미늄, 나트륨 등) 함량에 대한 요구 사항이 매우 엄격하여ppm 수준으로 제어되어야 합니다.

2. 용해 및 성형

선택된석영분말이나 덩어리를 2000°C 이상의 고온로에서 녹여 균일한 용융 석영 액체를 형성합니다. 산화 및 오염으로 인한 결함을 효과적으로 방지하려면 이 공정에서 정확한 온도 제어와 특정 대기 환경(예: 진공 또는 불활성 가스)이 중요합니다. 융합된 석영 액체는 전문 드로잉 장비나 튜브 드로잉 기계와 같은 금형을 사용하여 지속적으로 튜브로 형성됩니다.

3. 절단 및 단면 마무리

모양의 석영 튜브는 일반적으로 다이아몬드 절단기나 레이저 절단기와 같은 절단 장비를 통해 필요한 길이로 절단됩니다. 튜브 절단 끝부분은 거친 경향이 있으므로 표면의 평활함과 평탄도를 보장하려면 미세 연삭이 필요합니다. 기계적 연마 또는 화학적 연마 공정은 일반적으로 절단으로 인한 버 및 미세 균열을 제거하기 위해 채택되며, 이를 통해 튜브 끝이 고정밀 평탄도 표준을 충족하고 반도체 공정의 진공 밀봉 요구 사항을 충족할 수 있습니다.

4. 용접 조립

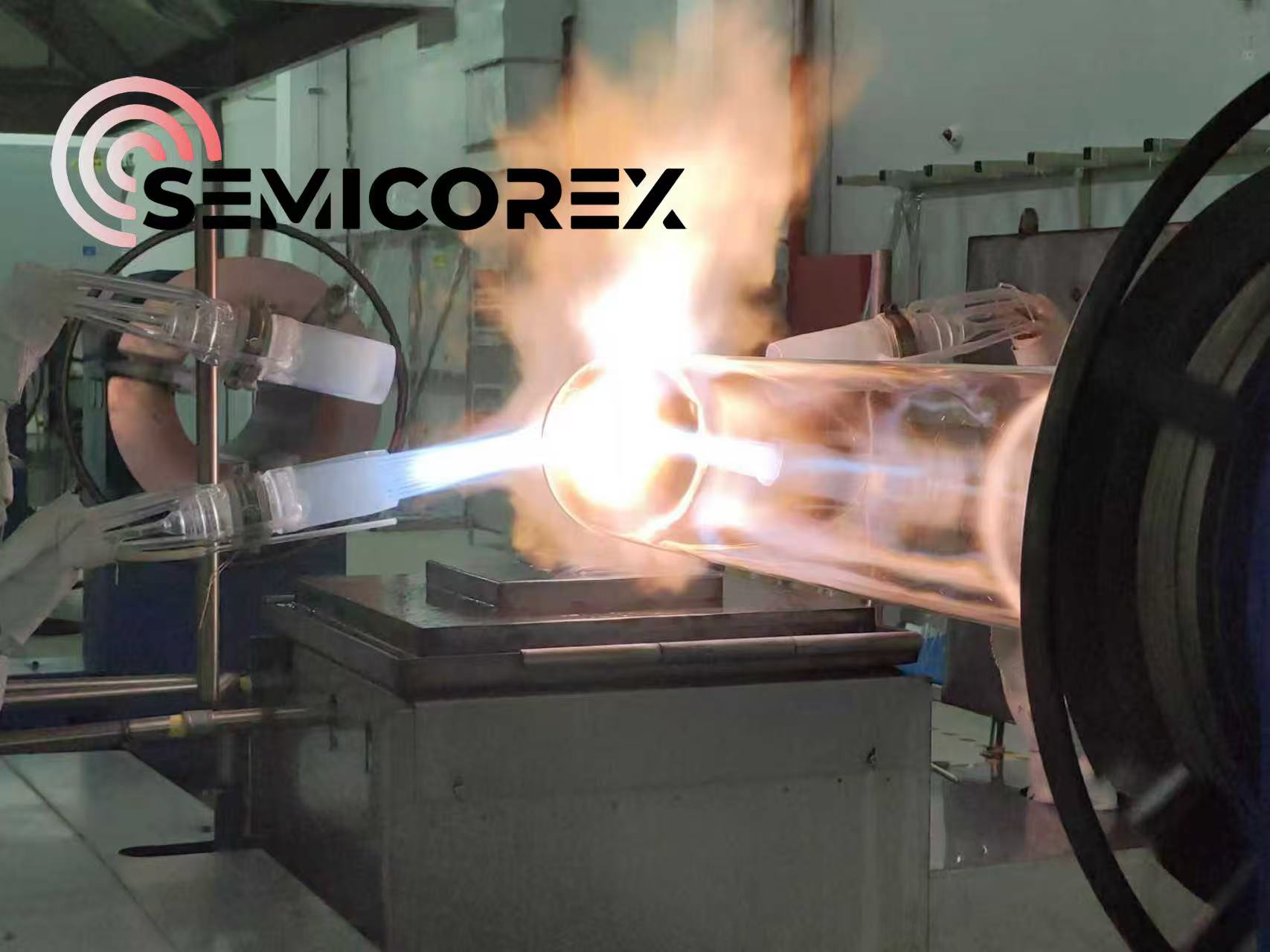

절단된 석영 튜브는 고객의 맞춤형 도면과 일치하도록 조립을 위해 퍼니스 코어 튜브, 플랜지 및 배기관과 함께 고온에서 용접되어야 합니다. 용접 조립 후, 석영관의 백색 산화층을 고온 연마를 통해 제거해야 합니다. 이 층은 석영관이 고온에서 용융된 후 냉각 과정에서 생성됩니다. 그 자체로는 무해하지만 석영 제품의 광투과도, 평탄도, 평활도에 영향을 미칩니다. 고온 연마는 산화물 층을 효과적으로 제거하여 투명하고 깨끗한 튜브를 생성할 수 있습니다.

5. 어닐링 처리

성형, 절단, 용접 조립, 연마 공정 후에 석영 튜브에 내부 응력이 발생하여 기계적 강도와 열 안정성에 영향을 미칠 수 있습니다. 따라서 모든 고온 가공 석영 부품은 이러한 내부 응력을 제거하기 위해 열처리 및 어닐링을 거쳐야 합니다.

6. 품질 검사

석영로 튜브의 전체 제조 공정에서는 완제품이 표준을 충족하는지 확인하기 위해 엄격한 다방면 테스트가 필요합니다. 검사에는 내부 응력(명백한 응력 선이 있는지 편광으로 확인), 치수 정확도(예: 외경, 벽 두께 및 길이에 대한 공차 제어), 표면 품질(거칠기, 결함 존재 등), 기계적 특성(강도, 경도 등), 청결도(내벽에 불순물과 기포가 없음)가 포함됩니다.
