급속 열 어닐링의 간략한 소개

급속 열 어닐링(RTA 또는 RTP로 약칭)은 반도체 제조의 급속 열 처리 기술입니다. 고강도 복사열원(할로겐 램프, 레이저, 플래시 램프 등)을 이용하여 웨이퍼 표면을 급속 가열하고, 극히 짧은 시간(초 또는 밀리초) 내에 웨이퍼를 목표 고온까지 가열한 후 급속 냉각하는 것이 핵심 원리이다.

어닐링 공정의 주요 유형

고급 제조 노드에서 더욱 짧은 어닐링 기간에 대한 요구에 따라 처리 시간이 초에서 밀리초, 더 나아가 마이크로초로 순차적으로 축소되는 전체 어닐링 기술 포트폴리오가 개발되었습니다.

1. 급속 열 어닐링을 흡수

최고 온도에서 1~30초 동안 유지되는 기존 RTA 프로세스입니다.

2. 급속 열 어닐링 스파이크

웨이퍼는 즉시 냉각되기 전에 무시할 수 있는 1초 미만의 체류 시간으로 최고 온도(~1050°C)에 도달합니다. 매우 얕은 접합 형성을 위한 주류 공정.

3. 플래시 램프 어닐링

아크 램프의 강렬한 밀리초 단위 플래시는 웨이퍼 표면만 순간적으로 가열하는 동시에 벌크 기판을 시원하게 유지합니다.

4. 레이저 스파이크 어닐링

스캐닝 레이저 빔은 최상층의 실리콘 층으로 제한된 마이크로초에서 밀리초 단위의 국부적인 가열을 전달합니다. 이는 가장 낮은 열 예산, 가장 높은 도펀트 활성화 효율 및 가장 얕은 접합을 제공합니다.

---

이온 주입 후 급속 열 어닐링이 필요한 이유는 무엇입니까?

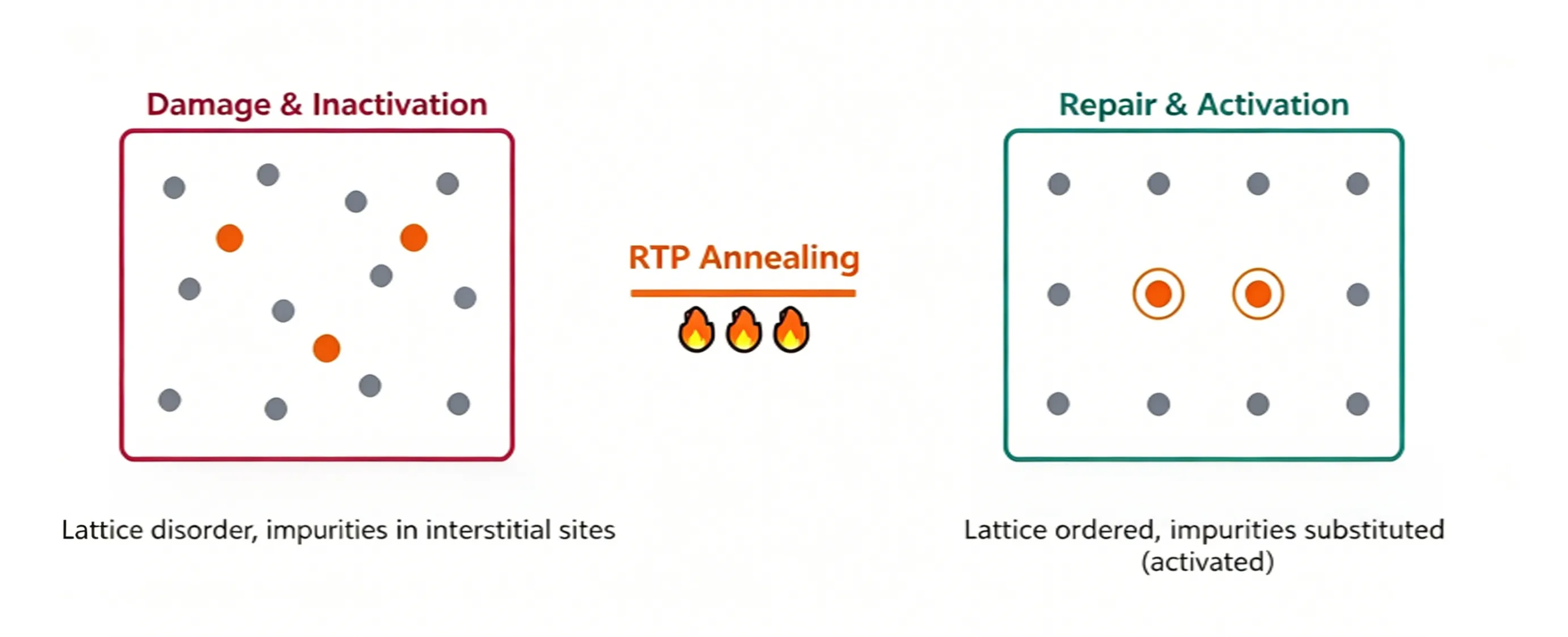

이온 주입은 고에너지 이온을 사용하여 실리콘 웨이퍼에 충격을 가하여 도핑을 완료하는 공격적인 충격 공정으로, 이로 인해 웨이퍼에 심각한 손상이 발생하고 어닐링 공정을 통해서만 해결할 수 있는 두 가지 중요한 결함이 발생합니다.

1. 도펀트가 부적절한 격자 위치를 점유함

도펀트 원자(붕소, 인, 비소)가 자유 전하 캐리어(정공 또는 전자)를 생성하려면 원래 실리콘 원자를 대체하는 치환 격자 위치를 차지해야 합니다. 그러나 주입 직후 대부분의 도펀트는 격자간 위치에 갇히게 됩니다. 이러한 격자간 도펀트는 전기적으로 비활성이며 전도에 어떤 캐리어도 기여할 수 없습니다. 어닐링은 삽입형 도펀트가 대체 사이트로 이동하도록 열 에너지를 제공하여 진정한 "도펀트 활성화"를 달성하고 이를 기능성 기증자 또는 수용자로 전환합니다. 도펀트 활성화율은 도핑된 층의 시트 저항을 직접적으로 제어합니다.

2. 격자 구조가 심하게 손상됨

고용량 이온 주입은 웨이퍼 표면의 정렬된 결정 격자를 파괴하고 심지어 비정질화로 이어질 수도 있습니다. 원래 잘 정렬된 단결정 실리콘은 무질서한 유리와 같은 비정질 실리콘 층으로 변환됩니다. 어닐링을 통해 이 비정질 실리콘 층은 손상되지 않은 기본 실리콘을 템플릿으로 사용하여 단결정으로 다시 성장할 수 있습니다. 이 과정을 고체상 에피택셜 재결정화(SPER)라고 합니다.

어닐링 과정이 왜 "빠르게" 진행되어야 합니까?

고온 처리가 필수라면, 급속 열 어닐링 처리 대신 장시간 가열을 위해 기존의 가열로를 사용하는 것은 어떨까요? 그 이유는 온도가 높으면 불순물이 활성화될 뿐만 아니라 불순물이 내부로 확산되어 접합이 더 깊어지기 때문입니다. 고급 반도체 장치에는 USJ(초저층 접합)가 필요하며 접합이 얕을수록 좋습니다.

도펀트 확산 거리는 다음 공식으로 정의되는 열 예산에 따라 결정됩니다.

확산 길이 ∝ √(D · t), D ∝ exp(−Eₐ/kT)

D = 도펀트 확산 계수(온도에 따라 기하급수적으로 증가)

t = 고온에서의 체류 시간

더 높은 온도와 더 긴 열 체류 시간은 둘 다 더 깊은 접합으로 이어지며 근본적인 균형을 만듭니다. 즉, 완전한 도펀트 활성화를 위해서는 충분한 고온이 필요하지만 접합 심화를 억제하려면 최소한의 가열 시간이 필요합니다.

실행 가능한 유일한 솔루션은 최고 온도까지 빠르게 상승시킨 후 즉시 냉각하여 고온 노출을 초단거리로 제한하는 것입니다. 이는 기존 용광로 가열 처리에 비해 급속 열 어닐링의 핵심 장점입니다. 즉, 2차 또는 밀리초 규모의 온도 순환이 전체 열 예산을 최소화합니다.

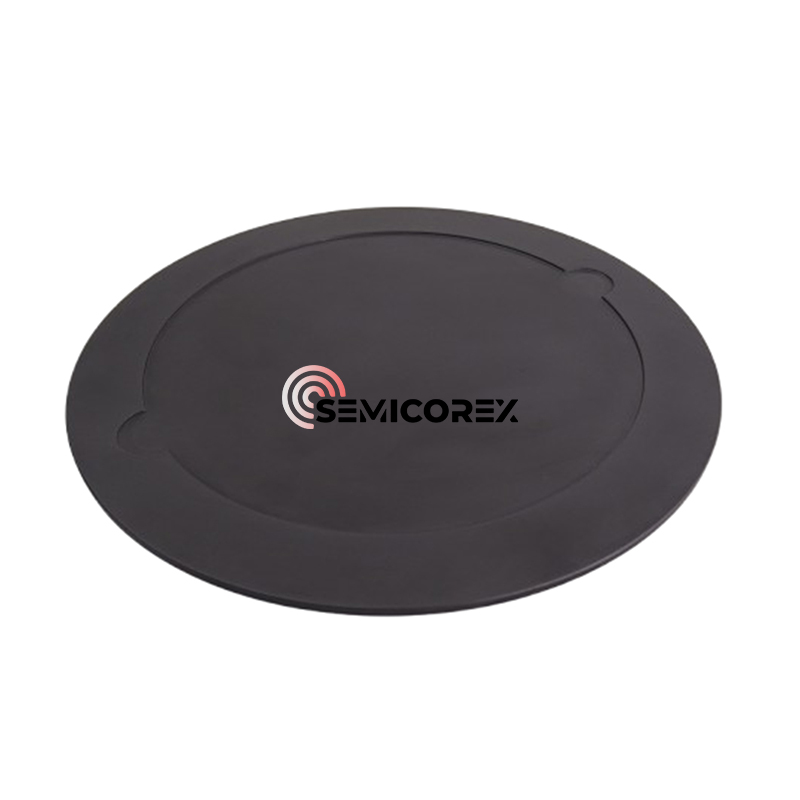

Semicorex는 고품질을 제공합니다.RTP/RTA 웨이퍼 캐리어고객의 요구에 따라. 문의사항이 있거나 추가 세부정보가 필요한 경우, 주저하지 마시고 연락주시기 바랍니다.
