3세대 반도체 산업은 급격한 생산능력 확대를 겪고 있다. 탄화규소(SiC) 및 질화갈륨(GaN) 에피택시 공정은 고온 작동 환경, 초고순도 원자재 및 소형 칩 장치를 향해 계속 진화하고 있습니다. 그럼에도 불구하고 가혹한 고온 및 부식성이 높은 작업 조건에 노출된 기존의 코팅되지 않은 흑연 서셉터는 공정 오염, 짧은 서비스 수명, 빈번한 장비 가동 중단 등 심각한 문제점을 유발하여 생산 라인 효율성과 칩 수율을 지속적으로 제한하는 경향이 있습니다. 이러한 업계 과제를 해결하기 위해 독점적인 재료 성능 장점을 갖춘 CVD 탄화규소 코팅 솔루션이 고급 MOCVD 및 MBE 에피택시 생산 라인을 위한 최적의 선택이 되었습니다.
반도체 에피택시 제조는 극한의 작업 조건에서 운영됩니다. SiC 및 GaN 에피택시 공정에는 1000°C~1600°C 범위의 안정적인 고온이 필요합니다.흑연 서셉터s수소, 암모니아, 염화수소 등 반응성이 높은 가스에 지속적으로 노출되어 세 가지 돌이킬 수 없는 문제가 발생합니다.
보호되지 않은 흑연 서셉터는 풍부한 기공을 갖추고 있습니다. 고온에서는 가스 침식 및 표면 파열에 취약하여 미세한 입자가 생성됩니다. 이러한 입자가 에피택셜 층에 부착되면 고밀도 결함이 발생하고 전력 장치 및 광전자 칩의 수율이 크게 낮아집니다. 현재 산업 순도 표준은 7N(99.99999%)으로 높아졌습니다. 미량 불순물로 인해 장치 누출이 발생하고 광전자 성능이 저하됩니다.
순수 흑연 서셉터에는 화학적 부식 저항성이 부족합니다. 부식성 대기에 장기간 노출되면 산화 마모가 발생하여 서셉터, 단열 배럴 및 흐름 가이드 슬리브와 같은 구성 요소의 성능 저하가 가속화되어 소모품 조달 비용이 지속적으로 증가합니다. 더욱이 흑연 서셉터의 노후화 속도에는 통일된 표준이 없기 때문에 서셉터 교체 시기를 정확하게 예측할 수 없어 생산 일정에 차질이 생기기 쉽습니다.
흑연 소재는 우수한 열 전도성과 뛰어난 기계 가공성을 갖추고 있어 에피택시 서셉터에 이상적인 옵션입니다. 그러나 고유의 화학적 반응성 결함을 제거할 수 없어 고온, 부식성이 높은 에피택시 환경에서의 적용 가능성이 제한됩니다. 화학 기상 증착(CVD)탄화규소코팅 기술은 재료 변형을 통해 흑연 서셉터와 극한 공정 환경 간의 인터페이스 호환성 충돌을 근본적으로 해결합니다.
밀봉된 반응 챔버 내에서 CVD 공정은 기상 반응을 정밀하게 제어합니다. 실리콘-탄소 전구체 가스는 정확하게 조절된 온도에서 분해되어 흑연 기판의 원자 수준에서 탄화규소 결정을 증착하여 이음새가 없고 완전히 조밀한 밀폐 보호 층을 형성합니다. 코팅과 기판 사이에 원자 결합이 형성되어 부식성 가스의 침투를 차단하고 내부 흑연 불순물을 가두는 동시에 기판의 높은 열 전도성과 균일한 온도 분포라는 강점을 완전히 유지합니다. 복합 구조는 뛰어난 보호 기능과 안정적인 열장 성능의 균형을 유지합니다.

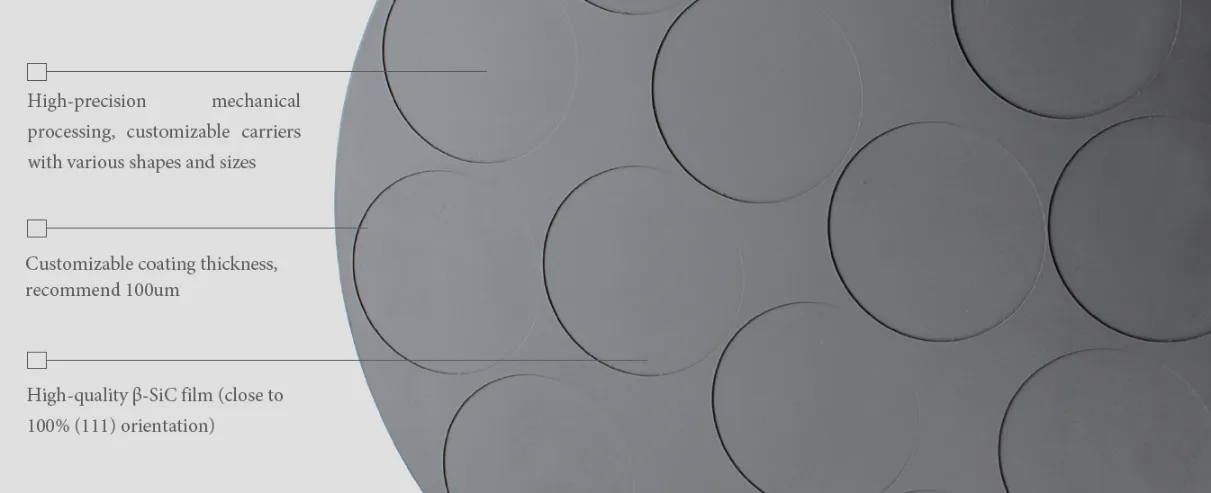

CVD 실리콘 카바이드 코팅 흑연 서셉터는 단순한 코팅 처리가 아니라 모든 단계에서 치수 정확도, 코팅 품질 및 장비 호환성을 엄격하게 제어하는 완전한 통합 엔지니어링 워크플로우입니다. 중국의 선도적인 국내 제조업체인 Semicorex는 안정적이고 오래 지속되며 비용 효율적인 제품을 제공하기 위해 최선을 다하고 있습니다.CVD 실리콘 카바이드 코팅고객을 위한 솔루션. Semicorex는 정밀 CNC 장비를 사용하여 흑연 기판을 가공하고 형상 윤곽, 치수 공차, 베이스 평탄도 및 홈 위치 정확도를 엄격하게 제어하여 가공 정밀도 부족으로 인한 2차 문제를 제거합니다. 다양한 작동 조건 및 사용 요구 사항에 대해 Semicorex의 기술 팀은 코팅과 기판 간의 높은 호환성을 보장하고 빈번한 열 순환으로 인해 발생하는 코팅 균열 및 박리 실패를 효과적으로 방지하는 맞춤형 코팅 솔루션을 제공합니다. CVD SiC 코팅이 완료되면 Semicorex는 전체 스펙트럼 코팅 결함 검사를 수행하여 코팅이 손상되지 않고 밀도가 높으며 결함이 없는지 확인하여 기계에서 CVD 탄화규소 코팅 흑연 트레이의 안정성을 보장합니다.
