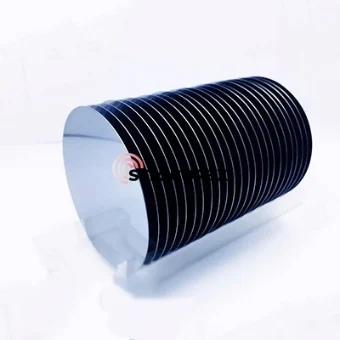

고저항 실리콘 웨이퍼에 대한 간략한 소개

고저항 실리콘 웨이퍼(HR-Si)는 이름에서 알 수 있듯이 매우 높은 저항을 갖는 단결정 실리콘 소재입니다. 고급 반도체 제조 분야에서 고주파 손실은 고급 칩 설계의 주요 과제가 되었습니다. 초고저항률 덕분에 고저항률 실리콘 웨이퍼는 기판 손실을 억제하고 기생 누화를 제거하는 이상적인 솔루션 역할을 합니다.

기존 로직 칩(예: CPU 및 GPU)에 채택된 표준 실리콘 웨이퍼는 전기 전도 및 트랜지스터 형성을 촉진하기 위해 특정 농도의 불순물로 도핑되며 일반적인 저항률은 1~50Ω·cm 이하입니다. 이와 달리 고저항률 실리콘 웨이퍼는 저항률이 1000Ω·cm 이상이며 극도로 낮은 도핑 농도로 본질적인 상태에 가까운 상태를 나타냅니다.

고저항 실리콘 웨이퍼가 필요한 이유는 무엇입니까?

통신 주파수가 지속적으로 증가함에 따라 표준 실리콘 기판에는 심각한 물리적 한계가 있습니다. 고저항률실리콘 웨이퍼실리콘 기판의 고주파 신호 전송과 관련된 주요 문제를 해결하는 이상적인 솔루션입니다.

1. 기판 손실 감소

고주파수 작동 조건에서 전자기파는 절연층을 관통한 다음 실리콘 기판으로 들어갑니다. 저항률이 낮은 표준 실리콘 기판은 고주파 RF 신호 에너지를 열에너지로 변환하는 와전류를 생성하여 심각한 에너지 손실을 일으킬 수 있습니다. 대조적으로, 고저항 실리콘은 거의 비전도성이기 때문에 와전류를 효과적으로 억제하고 신호 에너지를 보존할 수 있습니다.

2. 기생 용량 및 누화 최소화

인덕터 및 스위치와 같은 칩의 여러 RF 구성 요소는 전도성 기판을 통해 기생 용량 결합을 형성하는 경향이 있으며, 이로 인해 상호 신호 간섭이 발생할 수 있습니다. 그러나 저항률이 높은 실리콘 기판은 이러한 "전도성 경로"를 차단하고 구성 요소 간의 분리 수준을 크게 향상시킬 수 있습니다.

3. 수동소자의 품질지수(Q Factor) 향상

고저항 실리콘 웨이퍼는 온칩 인덕터의 Q 인자를 크게 향상시키고 무선 주파수 회로 애플리케이션에서 신호 잡음과 전력 소비를 효과적으로 낮출 수 있습니다.

고저항 실리콘 웨이퍼의 주요 응용 시나리오

1. 무선 주파수 및 마이크로파장

2. RF MEMS 스위치, 필터 및 위상 천이기용 기판 애플리케이션

3. 실리콘 기반 안테나 통합 및 밀리미터파 장치(5G 프런트엔드 모듈)의 응용

4. 실리콘 광도파관 응용

5. TSV 인터포저 제조
