에칭 장비에 포커스 링이 필수인 이유는 무엇입니까?

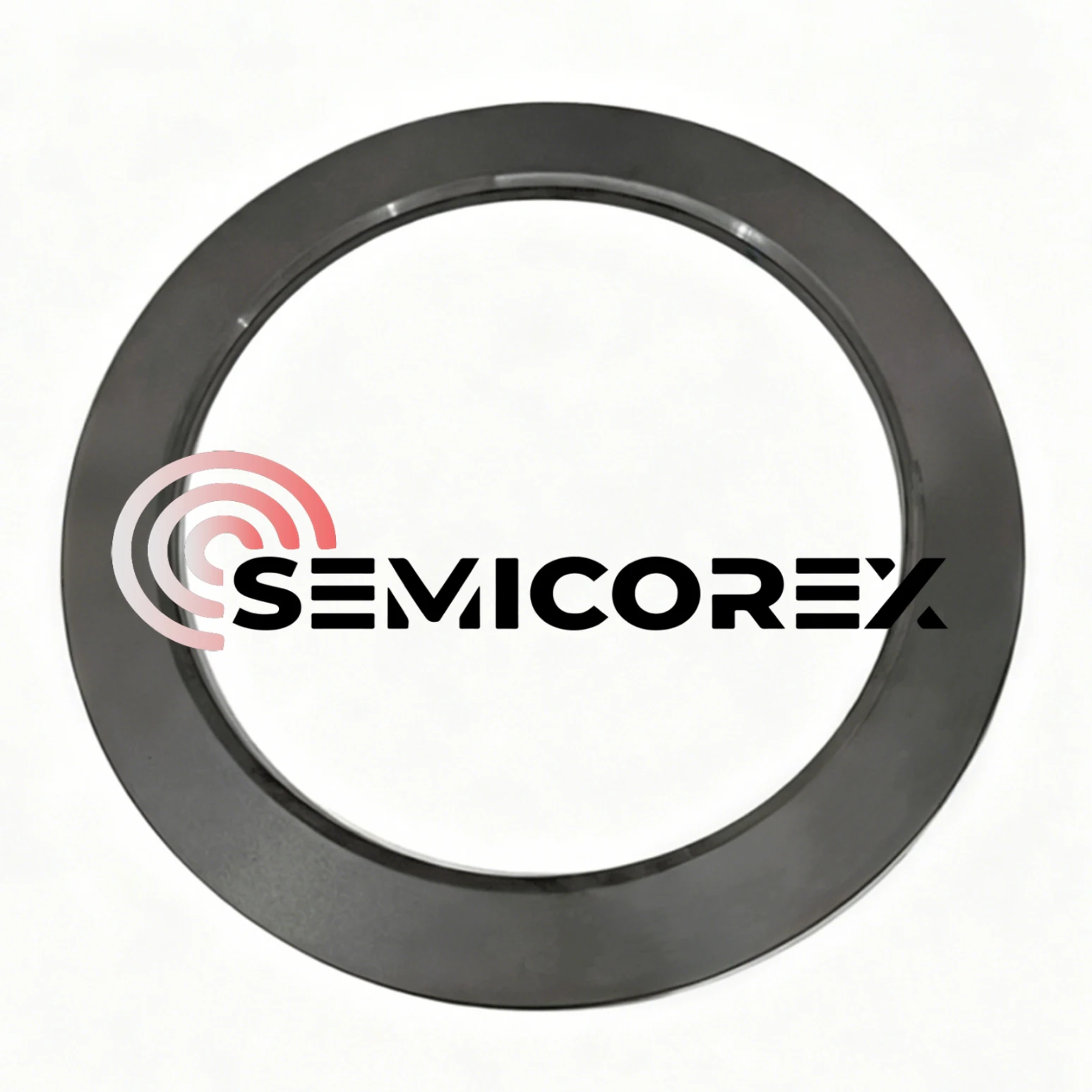

보상 링 또는 감금 링이라고도 하는 포커스 링은 에칭 장비, 특히 플라즈마 건식 에칭 장비에 없어서는 안 될 구성 요소입니다. 현대 반도체 제조에서 나노 규모의 정밀 에칭 공정은 그것 없이는 달성할 수 없습니다. Focus Ring을 사용하면 식각 균일성을 보장하고 웨이퍼 표면 식각률을 보장하며 식각 장비의 핵심 하드웨어를 보호하여 궁극적으로 반도체 소자 수율을 향상시키고 생산 비용을 절감합니다.

포커스 링의 핵심 기능

1. 에지 전기장 및 플라즈마 분포 최적화

없이초점 링, 웨이퍼 가장자리의 전기력선은 심하게 구부러지고 발산되어 가장자리 효과가 발생합니다. 이로 인해 웨이퍼 가장자리와 중앙 영역 사이의 플라즈마 밀도와 이온 충격 에너지에 상당한 차이가 발생합니다. 포커스 링은 웨이퍼 주위에 배열되어 웨이퍼의 물리적, 전기적 경계를 효과적으로 높이고 가장자리 플라즈마 분포를 재구성합니다. 이는 "가파른 절벽"을 "완만한 경사"로 바꾸는 것과 마찬가지로 웨이퍼 가장자리의 전기장 프로필을 부드럽게 합니다. 이러한 개선으로 웨이퍼 가장자리에 보다 균일한 플라즈마 피복이 생성되어 이온이 가장 바깥쪽 다이를 포함하여 보다 수직이고 일관된 각도로 전체 웨이퍼 표면에 충격을 가하도록 유도합니다.

2. ESC(Electrostatic Chuck)를 ​​보호하고 공정 챔버 구성 요소 역할을 합니다.

플라즈마 환경은 부식성이 매우 높습니다. 포커스 링의 보호가 없으면 고에너지 플라즈마가 웨이퍼를 고정하는 ESC(정전기 척)에 직접 충격을 가해 에칭하게 됩니다. ESC는 일반적으로 알루미나 세라믹과 같은 고가의 재료로 만들어지기 때문에 교체 비용이 매우 높습니다. 교체 가능한 소모품인 포커스 링은 더 중요한 장비 부품을 보호하고 관련 비용을 줄이기 위한 희생 구성 요소 역할을 합니다. 포커스 링은 일반적으로 실리콘, 석영, 실리콘 카바이드 및 기타 공정 호환 재료로 만들어집니다. 침식으로 인해 생성된 입자는 침식된 ESC 재료에서 방출되는 금속 오염물질(예: 알루미늄, 나트륨)보다 공정에 훨씬 작은 영향을 미칩니다. 이는 입자나 반응 부산물로 인한 챔버 및 웨이퍼 오염 위험을 효과적으로 줄여 제품 결함을 최소화합니다.

3. 웨이퍼 두께 변화를 보상합니다.

초점 링의 상단 표면은 일반적으로 웨이퍼의 상단 표면과 수평이 되도록 설계됩니다. 이는 상부 전극에서 웨이퍼 표면과 포커스 링 표면까지 일정한 간격을 보장하여 전체 영역에 걸쳐 균일한 전기장을 형성하고 높이 차이로 인한 전기장 왜곡을 방지합니다.

포커스 링은 처리 중에 플라즈마에 의해 점차적으로 얇아지게 에칭됩니다. 얇아진 포커스 링은 프로세스 드리프트를 유발합니다. 침식으로 인해 포커스 링 높이가 감소함에 따라 가장자리 전기장을 제한하는 능력이 약화되고 웨이퍼 가장자리의 프로세스 성능(예: 에칭 속도, 프로파일)이 점차 이동합니다. 이러한 이유로 포커스 링은 프로세스 처리량(예: 누적 RF 시간)에 따라 정기적으로 교체해야 합니다.

다양한 식각 공정(실리콘 식각, 산화물 식각, 금속 식각)에서는 서로 다른 재료(예: 단결정 실리콘, 석영,탄화규소, 세라믹) 에칭 속도를 일치시키고 오염을 최소화합니다. 일부 고급 도구에서는 고급 공정 제어(APC) 소프트웨어가 초점 링 사용 기간을 추적하고 공정 매개변수(예: 전력, 압력)를 미세 조정하여 침식 효과를 보상하고 공정 안정성을 유지하면서 서비스 수명을 연장할 수 있습니다.
