석영 지지 링

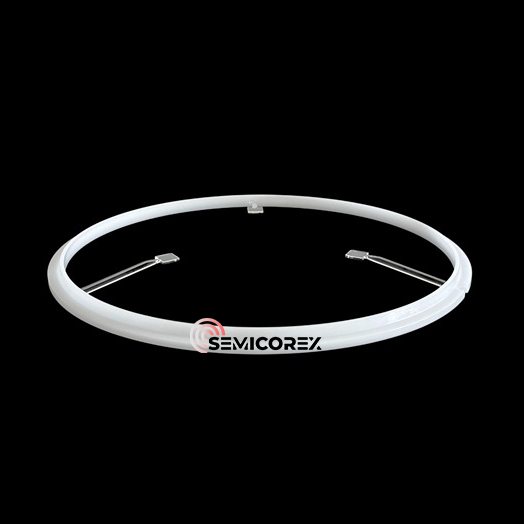

Semicorex 12인치 석영 지지 링은 에피택셜 반응기 내부의 리프트 샤프트 메커니즘과 원활하게 작동하도록 설계되었습니다. 작동 중에 리프트 샤프트가 하강하면 링에 전략적으로 배치된 3개의 지지 탭이 리프트 핀과 맞물립니다. 이러한 탭은 리프트 핀을 효과적으로 고정하고 안내하여 서셉터 표면에서 웨이퍼를 부드럽게 들어올릴 수 있습니다. 이러한 제어된 리프팅 동작은 웨이퍼가 로봇 팔에 의해 안전하고 효율적으로 이송될 수 있도록 준비하여 기계적 손상이나 정렬 불량의 위험을 최소화합니다.

Quartz Support Ring은 12인치 웨이퍼 크기에 맞게 세심하게 최적화된 원형 형상을 갖추고 있어 균일한 지지와 정렬을 보장합니다. 3개의 지지 탭은 리프트 핀과 정확하게 상호 작용하도록 정밀하게 배치되고 가공되어 반복 주기 전반에 걸쳐 일관된 리프팅 성능을 제공합니다. 매끄러운 표면 마감은 파티클 발생을 줄이고 청결도를 향상시키며, 이는 높은 장치 수율을 유지하는 데 필수적입니다.

주요 기능 및 이점

고순도 석영 소재: 오염위험을 최소화하고 초청정 가공환경을 지원합니다.

열 안정성: 고온 에피택셜 조건에서 구조적 무결성을 유지합니다.

정밀 정렬: 안정적인 로봇 핸들링을 위해 웨이퍼의 정확한 위치 지정을 보장합니다.

최적화된 지지 탭 디자인: 제어된 웨이퍼 리프팅을 위해 리프트 샤프트 및 핀과의 원활한 조정을 가능하게 합니다.

낮은 입자 발생: 연마된 표면은 입자 이탈 가능성을 줄여 웨이퍼 품질을 보호합니다.

내구성 및 수명: 열충격 및 화학적 부식에 강하여 서비스 수명이 연장됩니다.

응용 시나리오

단일 웨이퍼 에피택시 시스템에서는 공정 일관성과 수율을 유지하기 위해 정밀한 웨이퍼 핸들링이 중요합니다. Quartz Support Ring은 웨이퍼 이송 중에 임시 지지 구조 역할을 합니다. 리프트 샤프트가 낮아지면 지지 탭이 리프트 핀을 제 위치에 고정하여 공정 표면에서 웨이퍼를 들어올릴 수 있습니다. 이를 통해 로봇 팔이 간섭 없이 웨이퍼에 접근하고 회수할 수 있어 자동화 효율성이 향상되고 처리 오류가 줄어듭니다.

품질과 신뢰성

각 Quartz Support Ring은 엄격한 품질 관리 표준에 따라 제조되어 치수 정확성과 재료 순도를 보장합니다. 고급 가공 및 검사 프로세스는 모든 구성 요소가 현대 반도체 제조 시설의 엄격한 요구 사항을 충족하도록 보장합니다.

세미코렉스를 선택하는 이유

Semicorex는 깊은 산업 전문 지식과 고급 제조 역량을 결합하여 고성능을 제공합니다.석영 부품반도체 응용 분야에 맞게 조정되었습니다. 품질, 신뢰성 및 고객별 솔루션에 중점을 두고 Semicorex는 모든 Quartz Support Ring이 향상된 공정 안정성 및 생산 효율성에 기여하도록 보장합니다.

결론

Semicorex 12인치 Quartz Support Ring은 에피택셜 공정에서 정밀한 웨이퍼 핸들링을 위한 필수 구성 요소입니다. 탁월한 재료 특성, 정밀 설계 및 안정적인 성능으로 인해 높은 수율, 낮은 오염 및 효율적인 자동화를 원하는 반도체 제조업체에게 없어서는 안 될 솔루션입니다.
