지원 링

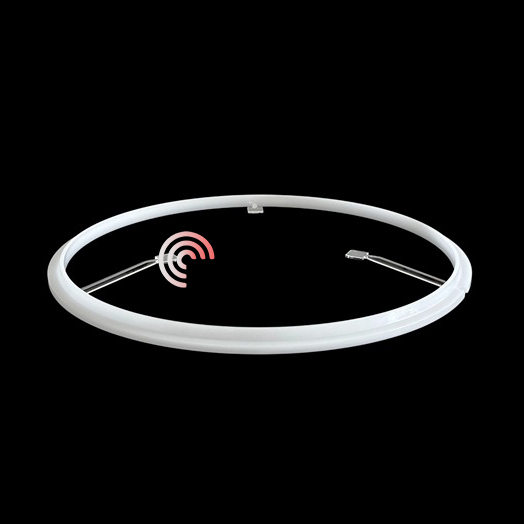

Semicorex Support Ring은 단일 웨이퍼 에피택시 시스템에 사용되는 중요한 기계 부품으로, 공정 안정성과 생산 효율성을 위해 정밀한 웨이퍼 핸들링과 포지셔닝이 필수적입니다. 리프트 샤프트 어셈블리와 함께 작동하도록 설계된 Support Ring은 로딩 및 언로딩 작업 중에 웨이퍼 높이를 제어하여 프로세스 챔버와 로봇 핸들링 시스템 간의 안정적인 웨이퍼 이송을 보장합니다.

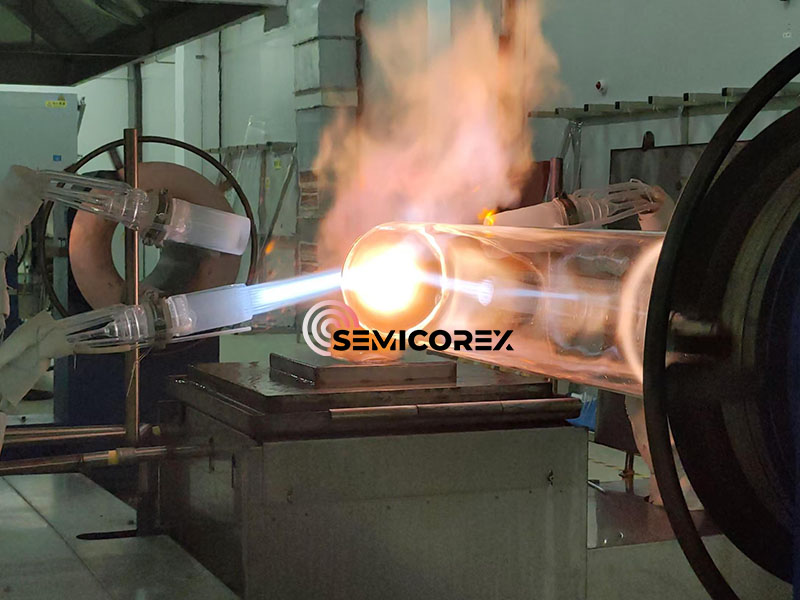

고순도 고급 원료로 제조석영 재료, Support Ring은 높은 온도, 부식성 공정 가스 및 엄격한 오염 제어 요구 사항을 특징으로 하는 까다로운 반도체 환경에서 작동하도록 설계되었습니다. 정밀한 기하학적 구조와 견고한 구조는 일관된 웨이퍼 포지셔닝을 유지하는 동시에 에피택셜 성장 프로세스 전반에 걸쳐 자동화된 웨이퍼 처리를 지원합니다.

단일 웨이퍼 에피택시 시스템의 기능

웨이퍼 처리 중에 웨이퍼는 일반적으로 반응 챔버 내부의 서셉터 위에 놓입니다. 프로세스 사이클이 완료되고 웨이퍼를 이송해야 할 때 리프트 메커니즘이 활성화됩니다.

리프트 샤프트가 아래쪽으로 이동하면 석영 지지 링의 세 개의 지지 탭이 샤프트 어셈블리에 연결된 리프트 핀을 맞물려 지지합니다. 그런 다음 이러한 리프트 핀은 웨이퍼 표면을 기준으로 위쪽으로 이동하여 서셉터에서 웨이퍼를 부드럽게 들어 올립니다. 일단 올라가면 웨이퍼는 로봇 팔이 안전하게 챔버에 들어가 웨이퍼를 회수할 수 있는 전송 높이에 위치하게 됩니다.

세심하게 조정된 이 움직임은 다음을 보장합니다.

* 과도한 진동 없이 안정적인 웨이퍼 리프팅

* 이송 중 정확한 웨이퍼 위치 지정

* 웨이퍼 가장자리 손상 위험 감소

* 자동화 신뢰성 향상

* 여러 프로세스 주기에 걸쳐 일관된 처리 성능

따라서 Support Ring은 웨이퍼 무결성과 장비 처리량을 모두 유지하는 데 중요한 역할을 합니다.

자동 웨이퍼 이송을 위한 정밀 설계

현대의 반도체 제조에는 점점 더 정밀한 웨이퍼 핸들링이 필요합니다. 웨이퍼 위치의 사소한 편차라도 로봇 정렬 및 공정 반복성에 영향을 미칠 수 있습니다.

지지 링은 리프트 핀 시스템 전체에 균일한 하중 분산을 제공하는 정확하게 가공된 지지 기능으로 설계되었습니다. 3개의 지지 탭은 리프트 메커니즘과의 안정적인 결합을 유지하여 움직임을 최소화하고 예측 가능한 리프팅 동작을 보장합니다.

주요 설계 이점은 다음과 같습니다.

* 정확한 리프트 핀 지지 형상

* 우수한 치수 안정성

* 리프트 어셈블리와의 원활한 기계적 상호 작용

* 반복 작동 중에 안정적인 위치 결정

* 결합 부품의 기계적 마모 감소

이러한 특성은 시스템 가동 시간을 향상시키고 유지 관리 요구 사항을 낮추는 데 도움이 됩니다.

맞춤형 엔지니어링 기능

다양한 에피택시 플랫폼에는 고유한 형상, 치수 및 리프트 핀 구성이 필요한 경우가 많습니다. Semicorex는 고객 장비 사양에 맞는 맞춤형 Support Ring 솔루션을 제공합니다.

사용자 정의 옵션에는 다음이 포함됩니다.

* 다양한 직경과 두께

* 사용자 정의 지원 탭 구성

* 다양한 리프트 핀 결합 디자인

* 공정별 재료 선택

* 엄격한 공차 정밀 가공

이러한 유연성을 통해 기존 장비와 차세대 반응기 플랫폼 모두에 원활하게 통합할 수 있습니다.

응용

서포트 링은 일반적으로 다음 분야에 사용됩니다.

* 실리콘 에피택시 시스템

* 실리콘 카바이드(SiC) 에피택시 반응기

* 질화갈륨(GaN) 처리 장비

* 단일 웨이퍼 CVD 시스템

* 고급 반도체 웨이퍼 핸들링 플랫폼

이들의 역할은 정확한 웨이퍼 위치 지정이 생산 효율성과 수율에 직접적인 영향을 미치는 자동화된 제조 환경에서 특히 중요합니다.

품질과 신뢰성

Semicorex는 제조 전반에 걸쳐 엄격한 품질 관리 절차를 적용하여 치수 정확도, 재료 일관성 및 장기적인 신뢰성을 보장합니다. 모든 서포트 링은 부품 성능이 공정 안정성과 장비 생산성에 직접적인 영향을 미치는 반도체 산업의 까다로운 표준을 충족하도록 생산됩니다.
