실리콘 카바이드 웨이퍼 보트: 반도체 분야의 "눈에 보이지 않는 웨이퍼 수호자"

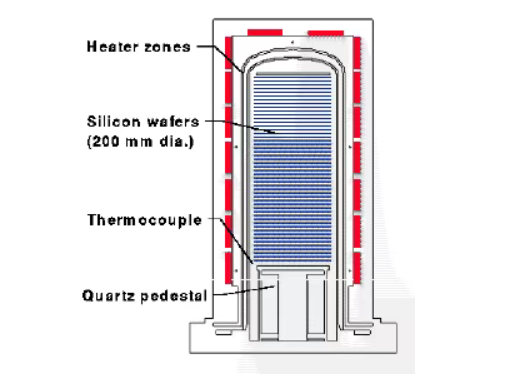

반도체 제조에서 산화는 산소가 웨이퍼 표면을 가로질러 흘러 산화물 층을 형성하는 고온 환경에 웨이퍼를 배치하는 것과 관련됩니다. 이는 화학적 불순물로부터 웨이퍼를 보호하고, 누설 전류가 회로로 유입되는 것을 방지하며, 이온 주입 중 확산을 방지하고, 에칭 중 웨이퍼 미끄러짐을 방지하여 웨이퍼 표면에 보호막을 형성합니다. 이 단계에서 사용되는 장비는 산화로이다. 반응 챔버 내의 주요 구성 요소에는 웨이퍼 보트, 베이스, 퍼니스 라이너 튜브, 내부 퍼니스 튜브 및 단열 배플이 포함됩니다. 작동 온도가 높기 때문에 반응 챔버 내의 구성 요소에 대한 성능 요구 사항도 높습니다.

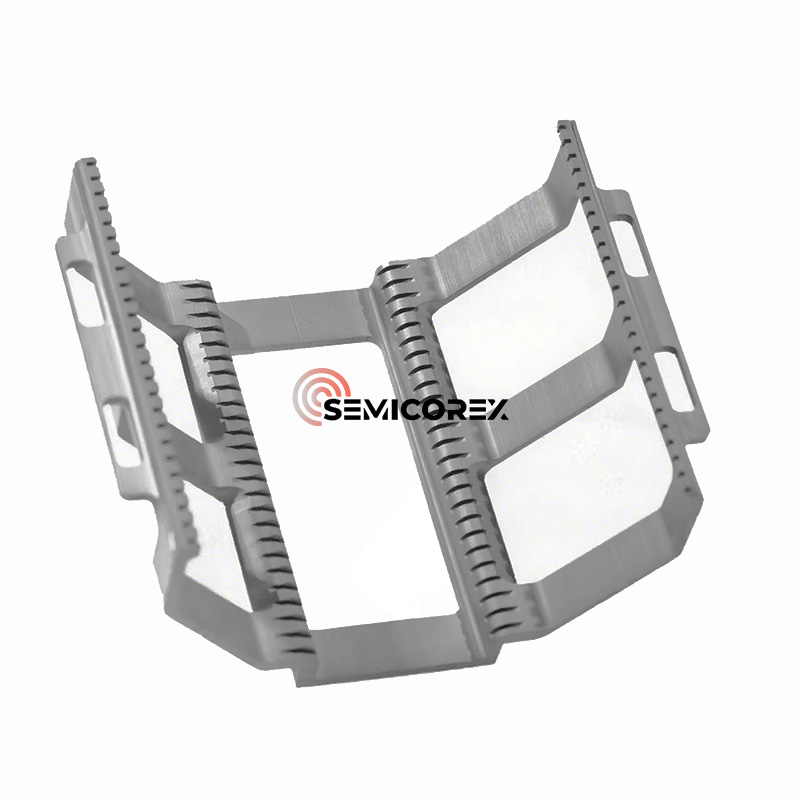

웨이퍼 보트는 웨이퍼 운반 및 처리를 위한 캐리어로 사용됩니다. 높은 통합성, 높은 신뢰성, 정전기 방지 특성, 고온 저항, 내마모성, 변형 저항, 우수한 안정성 및 긴 서비스 수명과 같은 장점을 가져야 합니다. 웨이퍼 산화 온도는 대략 800℃에서 1300℃ 사이이고 환경 중 금속 불순물 함량에 대한 요구 사항은 매우 엄격하기 때문에 웨이퍼 보트와 같은 핵심 구성 요소는 열적, 기계적, 화학적 특성이 우수할 뿐만 아니라 금속 불순물 함량이 극히 낮아야 합니다.

웨이퍼 보트는 기판에 따라 수정 보트로 분류할 수 있으며,실리콘 카바이드 세라믹그러나 7nm 이하 공정 노드의 고도화와 고온 공정 창의 확대로 기존 석영 보트는 열 안정성, 파티클 제어, 수명 관리 측면에서 점차 부적합해지고 있습니다. 실리콘 카바이드 보트(SiC 보트)는 점차 전통적인 석영 솔루션을 대체하고 있습니다.

왜실리콘 카바이드?

1. 고온 안정성

고온 안정성은 SiC 보트의 가장 두드러진 장점입니다. 극도로 높은 온도(>1300°C)에서도 변형이나 처짐이 거의 발생하지 않아 오랜 기간 동안 정확한 웨이퍼 슬롯 위치를 유지합니다.

2. 매우 긴 수명

단일 보트는 수십에서 수백 개의 12인치 웨이퍼를 동시에 지지할 수 있는 높은 내하중 용량을 자랑합니다. 기존 석영 보트에 비해 SiC 보트는 평균 수명이 5~10배 길어 장비 교체 빈도와 총 소유 비용이 줄어듭니다.

3. 표면이 깨끗하고 오염도가 매우 낮습니다.

높은 재료 순도와 매우 낮은 금속 불순물 함량으로 실리콘 웨이퍼의 2차 오염을 방지합니다. Ra가 0.1μm 미만인 탁월한 표면 거칠기 제어 기능은 입자 이탈을 억제하고 고급 공정의 청결도 요구 사항을 충족합니다.

4. 초고온 공정에 적합

1200°C 이상의 온도가 필요한 공정(특정 특수 후막 산화 공정, SiC 장치 제조 또는 깊은 트렌치 충진 공정 등)의 경우 SiC 보트는 대체할 수 없는 선택입니다.

응용실리콘 카바이드 보트

반도체 제조

산화, 확산, 화학기상증착(CVD), 이온 주입 등 칩 제조의 고온 공정에서 탄화규소 보트는 실리콘 웨이퍼를 지지하는 데 사용됩니다. 이를 통해 고온에서 평탄도를 보장하고 열 응력으로 인한 격자 정렬 불량이나 변형을 방지하여 칩 정밀도와 성능을 보장합니다.

태양광 산업

실리콘 카바이드 세라믹우수한 기계적 강도, 열안정성, 고온저항성, 내산화성, 내열충격성, 화학적 부식저항성이 우수하여 야금, 기계, 신에너지, 건자재화학 등 대중적인 분야에서 널리 사용되고 있습니다. 이들 성능은 TOPcon 셀용 확산, LPCVD(저압 화학 기상 증착) 및 PECVD(플라즈마 화학 기상 증착)와 같은 광전지 제조의 열 공정에도 충분합니다. 보트 지지대, 소형 보트, 관형 제품을 만드는 데 사용되는 탄화규소 세라믹 소재는 전통적인 석영 소재에 비해 강도가 높고 열 안정성이 뛰어나며 고온에서도 변형이 없습니다. 또한 수명은 석영의 5배 이상이므로 유지 관리 중단 시간으로 인한 운영 비용과 에너지 손실이 크게 줄어듭니다. 이는 분명한 비용 이점을 가져오고 원자재는 널리 이용 가능합니다.

3세대 반도체

MOCVD(금속-유기 화학 기상 증착) 반응 챔버에서는 탄화규소 보트를 사용하여 사파이어 기판을 지지하고, 암모니아(NH3)와 같은 부식성 가스 환경을 견디며, 질화갈륨(GaN)과 같은 3세대 반도체 소재의 에피택시 성장을 지원하고, LED 칩의 발광 효율과 성능을 향상시킵니다. 탄화규소 단결정 성장에서 탄화규소 보트는 탄화규소 단결정 성장로에서 종자 결정 지지체 역할을 하며 용융 실리콘의 고온 부식 환경을 견디고 탄화규소 단결정 성장을 안정적으로 지원하며 고품질 탄화규소 단결정 제조를 촉진합니다.

실리콘 카바이드 웨이퍼 보트 개발 동향

SEMI 자료에 따르면, 시장 기준으로 보면 전 세계 웨이퍼 보트 시장 규모는 2025년 약 14억 달러에서 2028년에는 18억 달러에 이를 것으로 예상된다. 실리콘 카바이드 보급률을 20%, 중국 내 시장 점유율 1/3(중국반도체산업협회 자료)을 가정하면 중국 시장 규모는 각각 6억 7,200만 달러, 8억 6,400만 달러가 된다.

기술적으로 탄화규소는 석영보다 열팽창 계수가 높기 때문에 응용 분야에서 균열이 발생하기 쉽습니다. 따라서 솔기를 줄이고 입자 이탈 위험을 낮추기 위해 제조 과정에서 통합 성형 기술이 장려되고 있습니다. 또한, 5축 가공 및 와이어 절단 기술과 결합된 웨이퍼 보트의 톱니 홈 설계 최적화는 웨이퍼 핸들링의 정밀도와 부드러움을 보장합니다.

Semicorex는 고품질을 제공합니다.실리콘 카바이드 웨이퍼 보트. 문의사항이 있거나 추가 세부정보가 필요한 경우, 주저하지 마시고 연락주시기 바랍니다.
