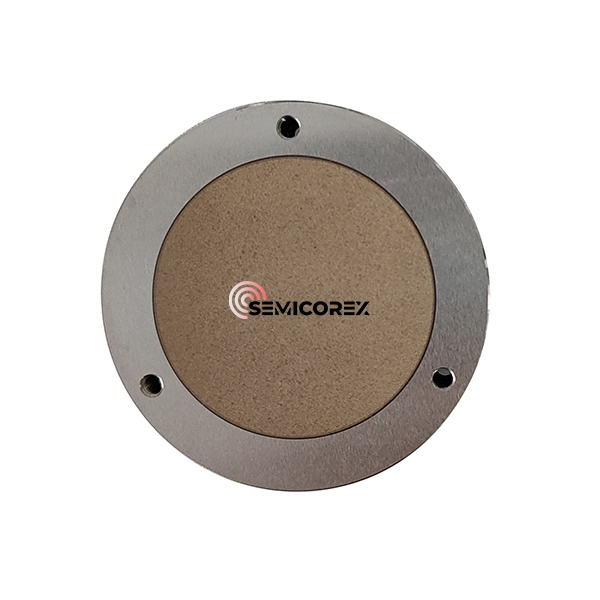

다공성 알루미나 진공 척

Semicorex Porous Alumina Vacuum Chuck은 진공 흡입 원리를 사용하여 제품을 고정하는 캐리어 플랫폼으로, 이송 진공 부분은 일반적으로 알루미나 다공성 세라믹 플레이트입니다. 다공성 세라믹 판을 베이스의 접시 구멍에 내장하고 그 둘레를 베이스에 접착 및 밀봉한 다음 베이스를 치밀한 세라믹 또는 금속 재료로 가공합니다. 작업 환경의 마이너스 압력 하에서 척은 세라믹 플레이트 내부의 다공성 구조를 통해 진공 펌프와 연결되어 공기를 흡입하므로 웨이퍼 아래 영역은 외부 대기압보다 훨씬 낮은 진공 영역을 형성합니다. 강한 압력차의 영향으로 웨이퍼가 척 표면에 단단히 부착됩니다. 일반적으로 웨이퍼 아래의 진공도가 높을수록 척과 가공물 사이의 접착력이 강해지고 흡착력이 강해집니다.

반도체 및 마이크로전자공학 산업에서 정밀도는 단순한 요구사항이 아니라 표준입니다. 다공성 알루미나 진공 척(세라믹 진공 척이라고도 함)은 리소그래피, 검사 및 다이싱 공정 중에 섬세한 기판에 균일하고 손상되지 않는 흡입을 제공하도록 설계된 중요한 구성 요소입니다.

다공성 알루미나 진공 척이란 무엇입니까?

흡입력을 생성하기 위해 가공된 홈을 사용하는 기존 금속 척과 달리 다공성 세라믹 척은 특수한 미세한 기공 구조를 활용합니다. 이를 통해 진공 압력이 작업물의 전체 표면에 고르게 분산되어 홈이 있는 설계에서 흔히 볼 수 있는 "딤플링" 또는 변형을 방지할 수 있습니다.

주요 기술 사양

이러한 구성 요소의 성능을 이해하기 위해 고순도 Al2O3의 재료 특성을 살펴봅니다.

왜 전통적인 재료 대신 다공성 알루미나를 선택합니까?

1. 우수한 평탄도와 균일성

미세한 기공 구조로 인해 접촉 면적의 100%에 진공력이 적용됩니다. 업계 데이터에 따르면 균일한 흡입은 기존의 홈이 있는 스테인리스 스틸 척에 비해 웨이퍼 응력을 최대 40%까지 줄여줍니다.

2. 높은 열 안정성

알루미나 세라믹은 낮은 열팽창계수(CTE)를 가지고 있습니다. 고온 처리 또는 레이저 기반 검사에서 척은 크기를 유지하여 초점 심도가 일정하게 유지됩니다.

3. ESD 및 오염 제어

고순도 알루미나는 화학적으로 불활성이며 자연적으로 부식에 강합니다. 또한 특수한 "블랙 알루미나" 또는 정전기 방지 코팅을 적용하여 일부 환경에서 반도체 수율 손실의 거의 25%를 차지하는 정전기 방전(ESD)을 방지할 수 있습니다.

하이테크 제조의 주요 응용 분야

반도체 웨이퍼 가공

주요 사용 사례는 포토리소그래피 및 웨이퍼 프로빙입니다. 극도의 평탄도(<2μm)는 웨이퍼가 고급 광학 시스템의 좁은 피사계 심도 내에 유지되도록 보장합니다.

박막태양전지 생산

유연하거나 극도로 얇은 기판의 경우 기존 진공 채널로 인해 물리적 손상이 발생할 수 있습니다. 다공성 세라믹의 "통기성" 표면은 부드러운 에어 쿠션 또는 흡입판 역할을 하여 깨지기 쉬운 층을 보호합니다.

광학렌즈 연삭

다공성 알루미나는 진동이나 고르지 못한 압력으로 인해 광학 수차가 발생할 수 있는 정밀 연삭 중에 렌즈를 고정하는 데 사용됩니다.

자주 묻는 질문(FAQ)

Q1: 다공성 알루미나 진공척은 어떻게 청소하나요?

A: 흡입력을 유지하려면 청소가 중요합니다. 탈이온수나 특수 용매에서 초음파 세척을 사용하는 것이 좋습니다. 알루미나는 화학적으로 안정하기 때문에 대부분의 산성 또는 알칼리성 세척제에 견딜 수 있습니다. 모공의 수분을 제거하기 위해 척을 건조하게 구워야 합니다.

Q2: 특정 기판에 맞게 기공 크기를 맞춤 설정할 수 있나요?

답: 그렇습니다. 기공이 작을수록(약 10μm - 20μm) 초박형 필름의 경우 "인쇄물 통과"를 방지하는 데 더 좋으며, 기공이 클수록 무겁거나 다공성인 작업물에 더 높은 공기 흐름을 제공합니다.

Q3: 최대 작동 온도는 얼마입니까?

A: 세라믹 자체는 1500℃를 초과하는 온도를 견딜 수 있지만, 진공 척 어셈블리(씰 및 하우징 포함)는 접합 방법에 따라 일반적으로 최대 250℃ ~ 400℃ 등급입니다.
