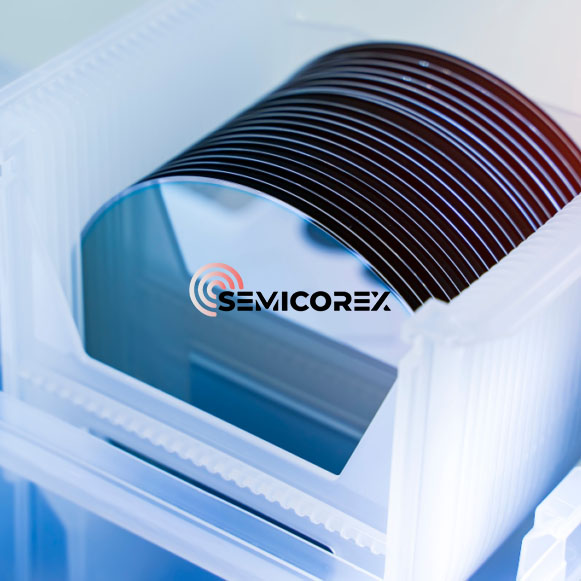

SOI 웨이퍼

Semicorex SOI Wafer(Silicon On Insulator)는 현대 집적 회로(IC) 제조의 고성능 요구 사항을 충족하도록 설계된 최첨단 반도체 기판입니다. 일반적으로 이산화규소(SiO2)와 같은 절연 물질 위에 얇은 실리콘 층으로 구성된 SOI 웨이퍼는 서로 다른 전기 부품 간의 절연을 제공함으로써 반도체 장치의 성능을 크게 향상시킵니다. 이러한 웨이퍼는 열 관리, 전력 효율성 및 소형화가 중요한 전력 장치, RF(무선 주파수) 부품 및 MEMS(미세 전자 기계 시스템) 생산에 특히 유용합니다.

SOI 웨이퍼는 낮은 기생 커패시턴스, 층 간 혼선 감소, 향상된 열 절연 등 우수한 전기적 특성을 제공하므로 고급 전자 장치의 고주파수, 고속 및 전력에 민감한 응용 분야에 이상적입니다. Semicorex는 다양한 실리콘 두께, 웨이퍼 직경 및 절연층을 포함하여 특정 제조 요구 사항에 맞는 다양한 SOI 웨이퍼를 제공하여 고객이 해당 응용 분야에 완벽하게 적합한 제품을 받을 수 있도록 보장합니다.

구조와 특징

SOI 웨이퍼는 상단 실리콘 층, 절연층(일반적으로 이산화규소) 및 벌크 실리콘 기판의 세 가지 주요 층으로 구성됩니다. 상단 실리콘 층 또는 장치 층은 반도체 장치가 제조되는 활성 영역 역할을 합니다. 절연층(SiO2)은 전기 절연 장벽 역할을 하여 웨이퍼의 기계적 지지대 역할을 하는 상부 실리콘 층과 벌크 실리콘 사이를 분리합니다.

Semicorex SOI 웨이퍼의 주요 특징은 다음과 같습니다.

장치 층: 실리콘의 최상층은 일반적으로 응용 분야에 따라 두께가 수십 나노미터에서 수 마이크로미터로 얇습니다. 이 얇은 실리콘 층은 트랜지스터 및 기타 반도체 장치에서 고속 스위칭과 낮은 전력 소비를 가능하게 합니다.

절연층(SiO2): 절연층의 두께는 일반적으로 100nm에서 수 마이크로미터 사이입니다. 이 이산화규소 층은 활성 상단 층과 벌크 실리콘 기판 사이에 전기적 절연을 제공하여 기생 용량을 줄이고 장치 성능을 향상시키는 데 도움이 됩니다.

벌크 실리콘 기판: 벌크 실리콘 기판은 기계적 지지를 제공하며 일반적으로 장치 층보다 두껍습니다. 또한 저항률과 두께를 조정하여 특정 용도에 맞게 맞춤화할 수도 있습니다.

맞춤화 옵션: Semicorex는 다양한 실리콘 층 두께, 절연층 두께, 웨이퍼 직경(일반적으로 100mm, 150mm, 200mm 및 300mm) 및 웨이퍼 방향을 포함한 다양한 맞춤화 옵션을 제공합니다. 이를 통해 소규모 연구 개발부터 대량 생산까지 광범위한 응용 분야에 적합한 SOI 웨이퍼를 공급할 수 있습니다.

고품질 소재: 당사의 SOI 웨이퍼는 고순도 실리콘으로 제조되어 낮은 결함 밀도와 높은 결정 품질을 보장합니다. 이는 제조 중 우수한 장치 성능과 수율을 제공합니다.

고급 접합 기술: Semicorex는 SIMOX(산소 주입에 의한 분리) 또는 Smart Cut™ 기술과 같은 고급 접합 기술을 활용하여 SOI 웨이퍼를 제작합니다. 이러한 방법은 실리콘 및 절연층의 두께를 탁월하게 제어하여 가장 까다로운 반도체 응용 분야에 적합한 일관된 고품질 웨이퍼를 제공합니다.

반도체 산업의 응용

SOI 웨이퍼는 고주파, 저전력 및 고속 환경에서 향상된 전기적 특성과 우수한 성능으로 인해 많은 고급 반도체 응용 분야에서 매우 중요합니다. 다음은 Semicorex SOI 웨이퍼의 주요 응용 분야 중 일부입니다.

RF 및 마이크로파 장치: SOI 웨이퍼의 절연층은 기생 용량을 최소화하고 신호 저하를 방지하여 전력 증폭기, 발진기 및 믹서를 포함한 RF(무선 주파수) 및 마이크로파 장치에 이상적입니다. 이러한 장치는 향상된 절연 기능을 통해 성능이 향상되고 전력 소비가 낮아집니다.

전력 장치: SOI 웨이퍼의 절연 층과 얇은 상부 실리콘 층의 결합은 더 나은 열 관리를 가능하게 하여 효율적인 열 방출이 필요한 전력 장치에 적합합니다. 애플리케이션에는 전력 손실 감소, 더 빠른 스위칭 속도 및 향상된 열 성능의 이점을 제공하는 전력 MOSFET(금속 산화물 반도체 전계 효과 트랜지스터)이 포함됩니다.

MEMS(Micro-Electromechanical Systems): SOI 웨이퍼는 잘 정의된 얇은 실리콘 장치 층으로 인해 MEMS 장치에 널리 사용되며, 이는 쉽게 미세 가공되어 복잡한 구조를 형성할 수 있습니다. SOI 기반 MEMS 장치는 높은 정밀도와 기계적 신뢰성이 요구되는 센서, 액추에이터 및 기타 시스템에서 찾아볼 수 있습니다.

고급 로직 및 CMOS 기술: SOI 웨이퍼는 고속 프로세서, 메모리 장치 및 기타 집적 회로를 생산하기 위한 고급 CMOS(상보형 금속 산화물 반도체) 로직 기술에 사용됩니다. SOI 웨이퍼의 낮은 기생 용량과 감소된 전력 소비는 차세대 전자 장치의 핵심 요소인 더 빠른 스위칭 속도와 더 높은 에너지 효율성을 달성하는 데 도움이 됩니다.

광전자 공학 및 포토닉스: SOI 웨이퍼의 고품질 결정질 실리콘은 광검출기 및 광학 상호 연결과 같은 광전자 응용 분야에 적합합니다. 이러한 응용 분야에서는 절연층이 제공하는 우수한 전기적 절연과 광전자 부품과 전자 부품을 모두 동일한 칩에 통합할 수 있는 기능의 이점을 누릴 수 있습니다.

메모리 장치: SOI 웨이퍼는 플래시 메모리 및 SRAM(정적 랜덤 액세스 메모리)을 포함한 비휘발성 메모리 애플리케이션에도 사용됩니다. 절연층은 전기 간섭 및 혼선의 위험을 줄여 장치 무결성을 유지하는 데 도움이 됩니다.

Semicorex의 SOI 웨이퍼는 RF 장치부터 전력 전자 장치 및 MEMS에 이르기까지 광범위한 반도체 응용 분야를 위한 고급 솔루션을 제공합니다. 낮은 기생 용량, 감소된 전력 소비, 뛰어난 열 관리 등 뛰어난 성능 특성을 갖춘 이 웨이퍼는 향상된 장치 효율성과 신뢰성을 제공합니다. 특정 고객 요구 사항을 충족하도록 맞춤화할 수 있는 Semicorex의 SOI 웨이퍼는 차세대 전자 장치용 고성능 기판을 찾는 제조업체에게 이상적인 선택입니다.
