Semicorex 6 "웨이퍼 홀더는 SIC 에피 택셜 성장의 엄격한 요구를 위해 고성능 운송 업체가 설계되었습니다. 비교할 수없는 재료 순도, 정밀 엔지니어링 및 고온, 고 수율 SIC 프로세스에서 입증 된 신뢰성을 위해 Semicorex를 선택하십시오.*.

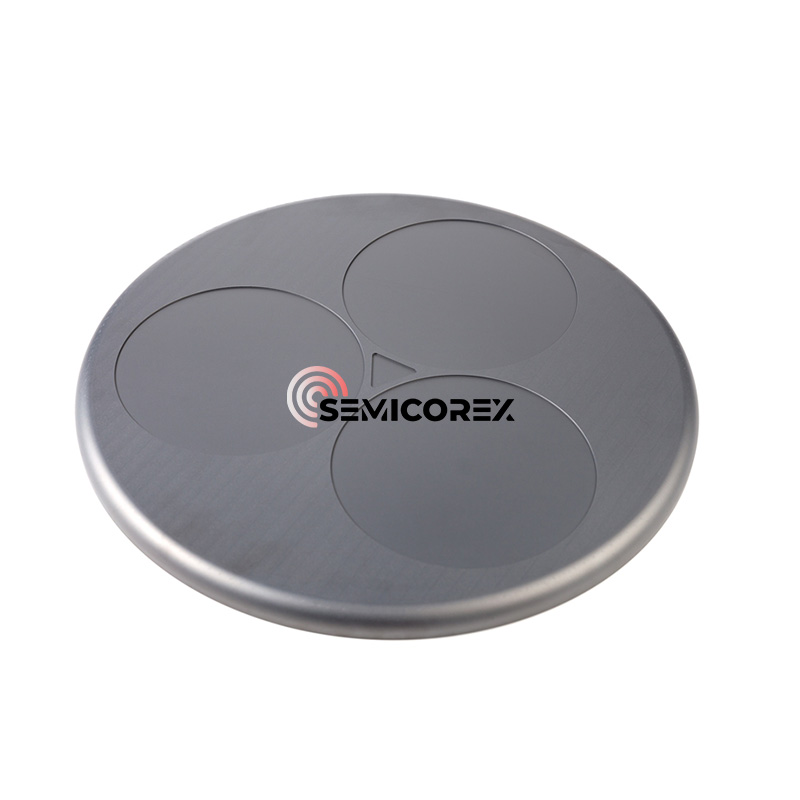

Semicorex 6 "웨이퍼 홀더는 SIC (실리콘 카르바이드) 에피 택셜 성장 공정의 까다로운 요구 사항을 충족시키기 위해 구체적으로 설계되었습니다. 고온, 화학적 반응성 환경에서 사용하도록 설계된 이들 홀더는 우수한 기계적 안정성, 열 균일성 및 프로세스 신뢰성을 제공하여 고급 SIC 에피 택시 응용 프로그램에 필수적인 구성 요소를 제공합니다.
웨이퍼 제조 공정 동안, 일부 웨이퍼 기판은 장치의 제조를 용이하게하기 위해 에피 택셜 층을 추가로 구성해야한다. 전형적인 예는 실리콘 기판상의 GAAS 에피 택셜 층의 제조가 필요한 LED 광 방출 장치; SIC 에피 택셜 층은 전도성 SIC 기판에서 성장하여 고전압, 고전류 및 기타 전력 응용 분야를위한 SBD 및 MOSFET과 같은 장치를 구성합니다. Gan 에피 택셜 층은 반 줄화 SIC 기판에 구성되어 통신 및 기타 무선 주파수 응용 분야를위한 HEMT 및 기타 장치를 추가로 구성합니다. 이 프로세스는 CVD 장비와 분리 할 수 없습니다.

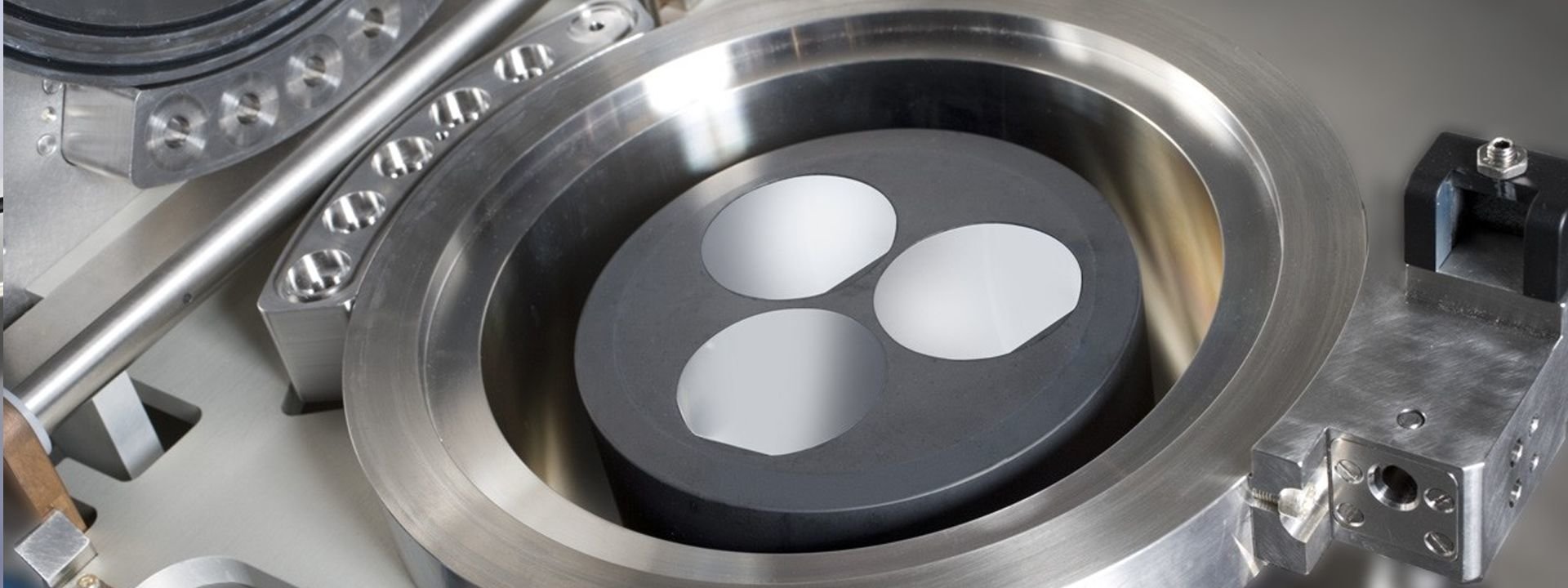

CVD 장비에서, 기판은 가스 흐름 방향 (수평, 수직), 온도, 압력, 고정 및 오염 물질 하락과 같은 다양한 요인을 포함하기 때문에 기판은 금속 또는 에피 택시 증착의 기초에 직접 배치 할 수 없습니다. 따라서, 염기가 필요하고,이어서 기판을 트레이 상에 놓은 다음 CVD 기술을 사용하여 기판에서 에피 택셜 증착을 수행한다. 이 기지는 a입니다sic 코팅흑연베이스 (6 "웨이퍼 홀더).
6 "웨이퍼 홀더는 우수한 열 관리에 최적화되어 웨이퍼 표면에 걸쳐 균일 한 열 분포를 보장합니다. 이로 인해 층 균일 성이 향상되고, 결함 밀도가 감소하며, SIC 에피 택셜 성장 동안 전체 수율이 향상됩니다.이 설계는 정확한 웨이퍼 클램핑 및 정렬, 입자 생성 및 기계적 스트레스를 최소화 할 수 있습니다.
SIC 기반 전력 장치의 연구 개발 또는 본격적인 제작을 수행하든 6 "WAFER 보유자는 프로세스 효율성을 극대화하는 데 필요한 강력한 성능과 신뢰성을 제공합니다. 또한 고유 한 시스템 매개 변수에 홀더 설계를 조정하여 상피 웨이퍼 생산에서 최고 표준을 달성 할 수 있도록 사용자 정의 서비스를 제공합니다.
