ALN 히터

반도체 용 Semicorex ALN 히터는 반도체 재료를 가열하는 데 사용되는 장치입니다. 주로 만들어졌습니다알루미늄 질화물 세라믹재료는 우수한 열전도율과 고온 저항을 가지며 고온에서 안정적으로 작동 할 수 있습니다. 히터는 일반적으로 저항 와이어를 가열 요소로 사용합니다. 저항 와이어를 가열하기 위해 에너지를 가열함으로써, 열은 히터의 표면으로 옮겨져 반도체 재료의 가열을 달성한다. 반도체 용 ALN 히터는 반도체 생산 공정에서 중요한 역할을하며 결정 성장, 어닐링 및 베이킹과 같은 프로세스에 사용될 수 있습니다.

반도체 제조의 프론트 엔드 공정 (FEOL)에서 웨이퍼에서 다양한 공정 처리가 수행되어야하며, 특히 웨이퍼를 특정 온도로 가열하고 온도의 균일 성이 제품 수율에 매우 중요한 영향을 미치기 때문에 엄격한 요구 사항이 있습니다. 동시에 반도체 장비는 진공, 혈장 및 화학적 가스가 존재하는 환경에서도 작동해야하므로 세라믹 히터 (세라믹 히터)를 사용해야합니다. 세라믹 히터는 반도체 박막 증착 장비의 중요한 구성 요소입니다. 이들은 공정 챔버에서 사용되며 웨이퍼에 직접 접촉하여 웨이퍼가 안정적이고 균일 한 공정 온도를 얻고 웨이퍼 표면에서 박막을 높은 정밀하게 반응하고 생성 할 수 있도록합니다.

세라믹 히터 용 박막 증착 장비는 일반적으로 다음을 기반으로 세라믹 재료를 사용합니다.질화 알루미늄 (ALN)관련된 고온 때문에. 알루미늄 질화물은 전기 절연 및 우수한 열전도율을 가지고 있습니다. 또한, 열 팽창 계수는 실리콘의 열 팽창 계수에 가깝고 플라즈마 저항성이 우수하여 반도체 장치 구성 요소로 사용하기에 매우 적합합니다.

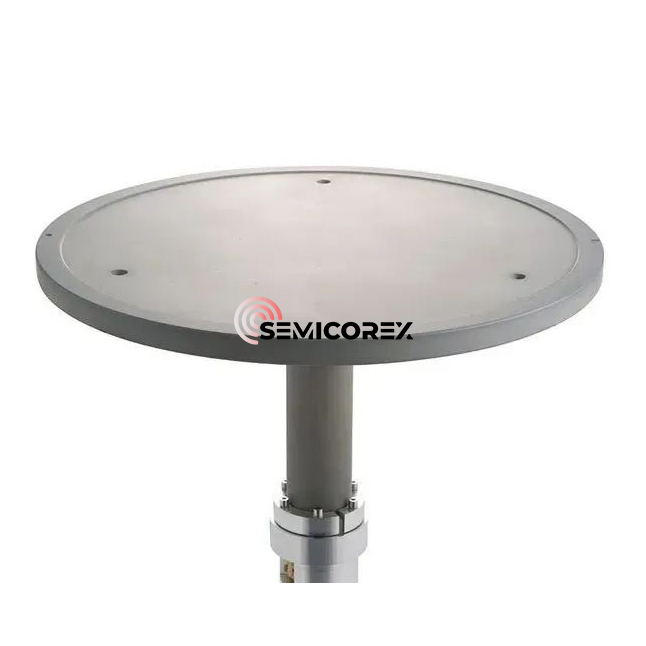

ALN 히터에는 웨이퍼를 운반하는 세라믹베이스와 뒷면에 지원하는 원통형 지지체가 포함됩니다. 가열을위한 저항 요소 (가열 층) 외에도 세라믹베이스의 내부 또는 표면에 RF 전극 (RF 층)도 있습니다. 빠른 가열 및 냉각을 달성하기 위해 세라믹베이스의 두께는 얇아 야하지만 너무 얇아서 강성이 감소합니다. ALN 히터의 지지체는 일반적으로베이스와 유사한 열 팽창 계수를 갖는 재료로 만들어 지므로 지지체는 종종 알루미늄 질화물로 만들어진다. ALN 히터는 혈장 및 부식성 화학적 가스의 영향으로부터 터미널과 와이어를 보호하기 위해 샤프트 (샤프트) 조인트 바닥의 독특한 구조를 채택합니다. 히터의 균일 한 온도를 보장하기 위해 지지체에 열전달 가스 입구 및 출구 파이프가 제공됩니다. 베이스 및 지지체는 결합 층과 화학적으로 결합된다.

저항 가열 요소가 히터베이스에 묻혀 있습니다. 전도성 페이스트 (Tungsten, Molybdenum 또는 Tantalum)로 스크린 인쇄에 의해 형성되어 나선형 또는 동심원 회로 패턴을 형성합니다. 물론 금속 와이어, 금속 메쉬, 금속 호일 등을 사용할 수 있습니다. 스크린 인쇄 방법을 사용할 때, 동일한 모양의 2 개의 세라믹 플레이트가 준비되고 전도성 페이스트가 그 중 하나의 표면에 적용됩니다. 그런 다음, 저항성 가열 요소를 형성하는 것이 소결되고, 다른 세라믹 플레이트는 저항 가열 요소와 겹쳐서베이스에 묻힌 저항 요소를 만듭니다.

알루미늄 질화물 세라믹의 열 전도도에 영향을 미치는 주요 요인은 격자, 산소 함량, 분말 순도, 미세 구조 등의 밀도로, 이는 알루미늄 질화물 세라믹의 열전도율에 영향을 미칩니다.
