에칭 링

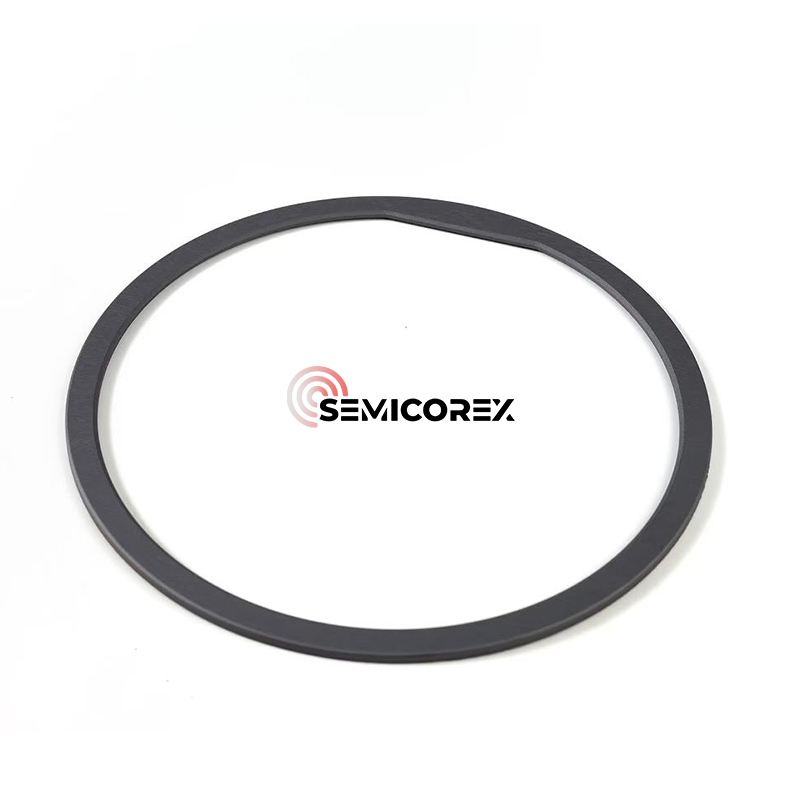

Semicorex Etching Ring은 반도체 제조 장비, 특히 플라즈마 에칭 시스템의 중요한 구성 요소입니다. CVD SiC(화학 기상 증착 실리콘 카바이드)로 제작된 이 구성 요소는 매우 까다로운 플라즈마 환경에서 탁월한 성능을 제공하므로 반도체 산업의 정밀 에칭 공정에 없어서는 안 될 선택입니다.

반도체 소자 제작의 기본 단계인 식각 공정에는 품질 저하 없이 가혹한 플라즈마 환경을 견딜 수 있는 장비가 필요합니다. 플라즈마가 실리콘 웨이퍼에 패턴을 에칭하는 데 사용되는 챔버의 일부로 배치된 에칭 링은 이 공정에서 중요한 역할을 합니다.

에칭 링은 구조적 및 보호 장벽 역할을 하여 에칭 공정 중에 플라즈마가 필요한 곳으로 정확하게 전달되도록 보장합니다. 고온, 부식성 가스, 연마성 플라즈마 등 플라즈마 챔버 내의 극한 조건을 고려하여 에칭 링은 마모 및 부식에 대한 탁월한 저항성을 제공하는 재료로 구성하는 것이 필수적입니다. CVD SiC(화학적 기상 증착 실리콘 카바이드)가 에칭 링 제조를 위한 최고의 선택으로서의 가치를 입증하는 곳입니다.

CVD SiC는 뛰어난 기계적, 화학적, 열적 특성으로 알려진 고급 세라믹 소재입니다. 이러한 특성으로 인해 반도체 제조 장비, 특히 성능 요구가 높은 에칭 공정에 사용하기에 이상적인 소재입니다.

높은 경도와 내마모성:

CVD SiC는 다이아몬드 다음으로 가장 단단한 재료 중 하나입니다. 이 극도의 경도는 뛰어난 내마모성을 제공하여 플라즈마 에칭의 가혹하고 마모가 심한 환경을 견딜 수 있게 해줍니다. 공정 중에 이온의 지속적인 충격에 노출되는 에칭 링은 다른 재료에 비해 구조적 무결성을 오랫동안 유지할 수 있어 교체 빈도가 줄어듭니다.

화학적 불활성:

에칭 공정의 주요 관심사 중 하나는 불소 및 염소와 같은 플라즈마 가스의 부식성입니다. 이러한 가스는 내화학성이 없는 재료의 성능을 크게 저하시킬 수 있습니다. 그러나 CVD SiC는 특히 부식성 가스가 포함된 플라즈마 환경에서 탁월한 화학적 불활성을 나타내어 반도체 웨이퍼의 오염을 방지하고 에칭 공정의 순도를 보장합니다.

열 안정성:

반도체 식각 공정은 높은 온도에서 발생하는 경우가 많으며, 이로 인해 재료에 열 응력이 발생할 수 있습니다. CVD SiC는 열 안정성이 뛰어나고 열팽창 계수가 낮아 고온에서도 모양과 구조적 무결성을 유지할 수 있습니다. 이는 열 변형 위험을 최소화하여 제조 주기 전반에 걸쳐 일관된 에칭 정밀도를 보장합니다.

높은 순도:

반도체 제조에 사용되는 재료의 순도는 가장 중요합니다. 오염이 있으면 반도체 장치의 성능과 수율에 부정적인 영향을 미칠 수 있기 때문입니다. CVD SiC는 고순도 소재로 제조 공정에 불순물이 유입될 위험을 줄여준다. 이는 반도체 생산의 수율을 높이고 전반적인 품질을 향상시키는 데 기여합니다.

CVD SiC로 제작된 Etching Ring은 반도체 웨이퍼에 복잡한 패턴을 에칭하는 데 사용되는 플라즈마 에칭 시스템에 주로 사용됩니다. 이러한 패턴은 프로세서, 메모리 칩 및 기타 마이크로 전자공학을 포함한 현대 반도체 장치에서 볼 수 있는 미세한 회로와 구성 요소를 만드는 데 필수적입니다.
