실리콘 전극

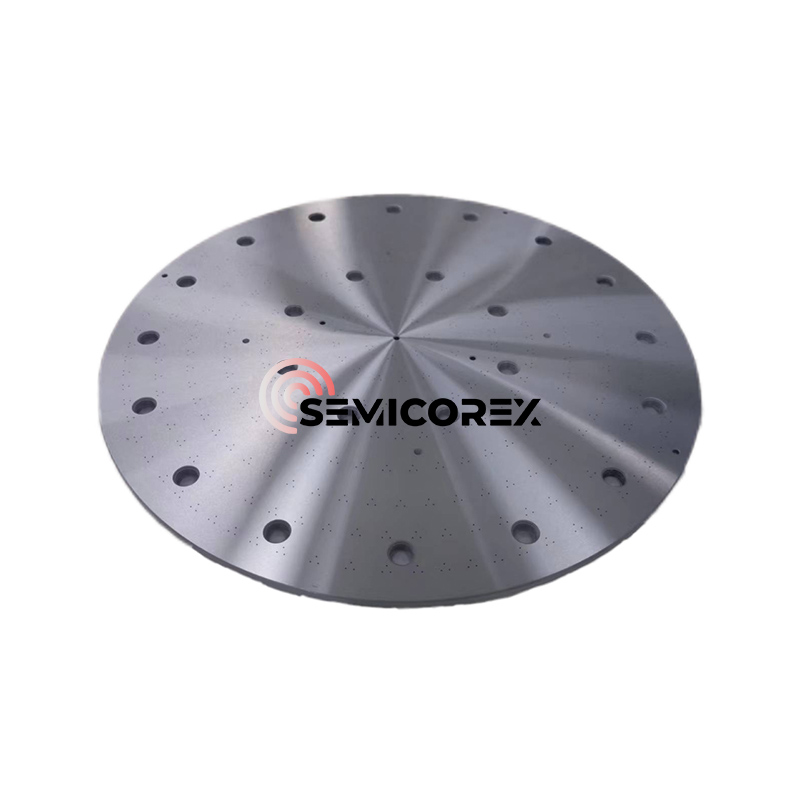

Semicorex 실리콘 전극은 고성능 전극 기능을 효율적인 가스 분포 능력과 통합하는 최첨단 기술을 나타냅니다. 고순도 실리콘 재료로 설계된이 전극은 탁월한 전기 전도도, 화학적 안정성 및 정확한 구조 설계를 제공하므로 광범위한 산업 및 과학 응용 분야에 이상적입니다.

실리콘 전극은 본질적으로 전기 도체이며 전기 화학 공정에 사용됩니다. 실리콘은 반도체 특성을 가지기 때문에 전기 특성이 개선 된 전기 특성을 운영 환경에 맞게 사용자 정의 할 수 있습니다. 또한, 실리콘 전극은 전통적인 금속 전극에 비해 부식 및 분해에 대한 저항성을 제공하여 도전하는 화학 환경에서 더 긴 기대 수명과 안정적인 성능을 보장합니다. 예를 들어, 전기 분해, 배터리, 연료 전지 및 센서는 전기 전도성의 안정성이 필요한 조건에서 실리콘 오랜 기대 수명 및 우수한 화학 저항의 이점을 얻습니다.

전극 일뿐 만 아니라 실리콘 전극은 가스 분포기로서 작동하도록 추가로 설계되었습니다. 미세 구조화 된 실리콘 표면, 예를 들어 다공성 실리콘은 다른 불균형 가스 흐름을 갖는 표면을 가로 질러 균일 한 가스 분포를 제공 할 수 있으므로 가스-액체 또는 가스-고체 공정에 도움이된다. 화학 반응의 효율을 향상시키고 기존 상호 작용을 안정화시키기 위해, 실리콘 전극은 전기 전도 및 가스 확산을 모두 수용 할 수 있습니다. 예를 들어, 연료 전지를 작동시킬 때, 반응 속도는 전기 화학 가스/수소, 산소 및 기타 종이 양극 및 음극 전극 표면에 얼마나 분포되는지에 따라 달라집니다. 어느 컨덕터의 가스 흐름이 고르게 분포되면, 핫 스팟이 개발되지 않거나 소비 및/또는 생산 된 구배가 전극 표면에서 원위가되도록합니다.

실리콘 전극을위한 제조 방법은 표면 코팅뿐만 아니라 정밀 에칭 및 도핑 된 층 생성과 같은 다양한 미세 가공 기술을 통합합니다. 이것은 적용 특정 요구에 대해 정의 된 단단히 제어 된 기공 크기와 표면 형태를 만듭니다. 표면 처리는 또한 촉매 활성 또는 가스 투과성을 수정하거나 완전한 고유 한 구성을 생성하기 위해 다양한 실리콘 전극 스타일에 추가 될 수 있습니다.

실리콘 전극은 다양한 장치 아키텍처 및 운영 환경과 호환되는 추가 장점이 있습니다. 그것의 기계적 특성은 특정 타협에 대해 강력하지만 (어느 정도), 이러한 전극을 전기 화학적 셀 적용 외부로 이동하면 성능을 손상시키지 않고 센서 또는 촉매 반응으로 구현할 수 있습니다. 모든 기술과의 상충 관계가 있지만 실리콘은 지구상에서 가장 풍부한 재료 중 하나이며 잘 이해 된 제작 방법으로 다른 이국적인 재료와 비교할 때 매우 저렴한 재료를 만듭니다.

Semicorex Silicon 전극은 힘든 응용이 필요한 산업에 대한 전기 연결 및 가스 분포 신뢰성의 정교한 조합을 나타냅니다. 그들의 고유 한 재료 특성 및 엔지니어링 된 설계는 전기 화학 셀, 가스 센서 및 촉매 반응기에서 더 나은 성능을 허용합니다. 산업이 에너지 효율적인 내구성 성분을 추구함에 따라 실리콘 전극은 전기 화학 시스템 및 내일의 가스 관리 구성 요소를위한 신진 기술을 나타낼 것입니다.
