DGS 시스템용 SiC 링

DGS 시스템용 Semicorex SiC 링은 건식 가스 밀봉 시스템의 핵심 부품인 무압력 소결 탄화규소로 만들어졌습니다. Semicorex는 SiC 세라믹 부품 생산을 전문으로 하며 전 세계 고객에게 공급하고 있습니다.*

문의 보내기

제품 설명

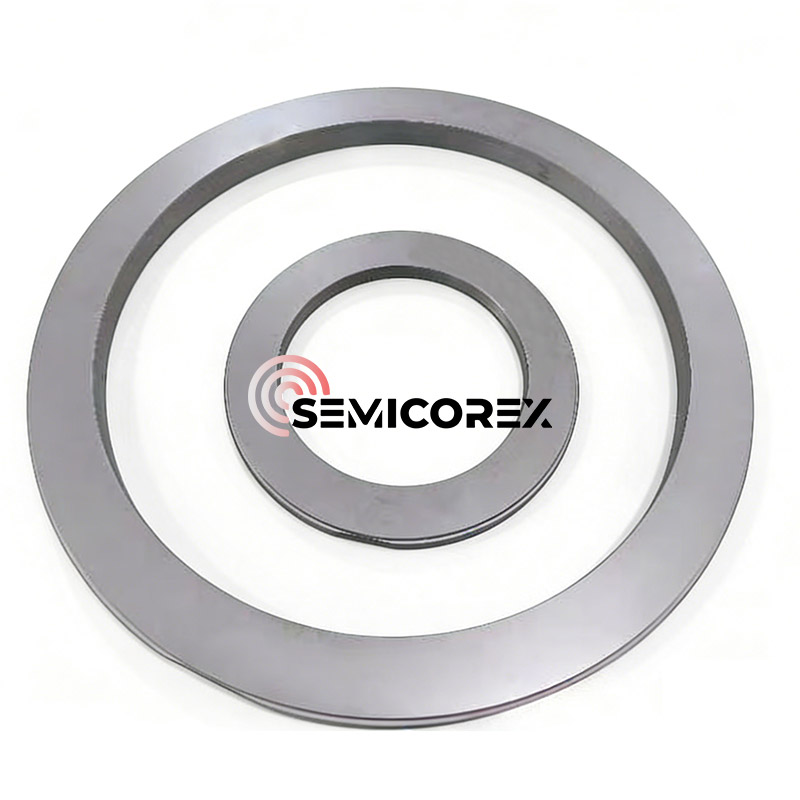

DGS 시스템용 Semicorex SiC 링은 원심 압축기와 같은 고속 회전 장비의 핵심 씰링 부품입니다. 링 표면에 정밀한 유체역학적 홈(예: 나선형 홈)을 가공함으로써 회전 중에 유체역학적 감쇠 효과를 생성하고 3~5마이크로미터에 불과한 안정적인 가스 필름을 형성하여 동적 조건에서 "비접촉" 작동을 달성합니다. 이 제품은 고성능 대기압 소결체를 사용합니다.실리콘 카바이드(SSiC) 소재, 매우 높은 경도(2800kg/mm²), 우수한 열전도율(120W/m.K) 및 뛰어난 내식성을 보유하고 있습니다. 고압, 초고속, 산성가스 등 극한 환경에서도 매우 높은 치수 안정성과 평탄도(<0.6μm)를 유지합니다. 마찰이 거의 없는 고급 설계를 갖춘 이 실리콘 카바이드 링 시리즈는 석유 및 가스 운송, 석유화학, 수소 압축에 널리 사용되며 시스템 전력 소비를 크게 줄이는 동시에 중요한 장치의 장기, 낮은 유지 관리 및 안전한 작동을 보장합니다.

고급 재료 과학 및 정밀 엔지니어링을 활용하여 이 링은 무접촉 작동을 보장하여 업무상 중요한 산업 응용 분야에서 가동 중지 시간과 유지 관리 비용을 크게 줄입니다.

1. 건식가스 밀봉(DGS)의 원리

건식 가스 씰은 얇은 가스 필름(일반적으로 공정 가스 자체 또는 질소와 같은 불활성 완충 가스)을 사용하여 씰 표면을 분리하는 비접촉식 단면 기계적 씰입니다.

핵심 메커니즘은 유체 역학적 양력에 의존합니다. 씰 면 중 하나(일반적으로 SiC 회전 링)는 고정밀 미세 홈(종종 나선형, "T" 또는 "U" 모양)으로 에칭됩니다. 샤프트가 고속으로 회전하면 이 홈이 가스를 안쪽으로 끌어당겨 고정면과 회전면 사이의 압력을 증가시킵니다. 이는 안정적이고 미세한 간격(일반적으로 3~5미크론)을 만듭니다.

정상 작동 중에 면이 물리적으로 접촉하지 않기 때문에 마찰이 거의 제거되고 기존 오일 윤활 씰에 비해 마모가 대폭 줄어듭니다. 그러나 이 "비접촉" 상태를 위해서는 씰 링이 완벽하게 평평해야 하며 시동, 정지 및 과도 조건 중에 생성되는 막대한 원심력과 열 구배를 견딜 수 있어야 합니다.

2. 실리콘 카바이드(SiC)매개변수 및 재료 장점

우리는 무압력 소결 탄화규소(SSiC)와 반응 결합 탄화규소(RBSiC)를 사용하여 DGS 링을 제조합니다. SSiC는 우수한 내화학성과 높은 경도로 인해 일반적으로 DGS에 선호됩니다.

기술 사양 및 재료 특성

당사의 DGS 시스템용 SiC 링은 가장 엄격한 산업 표준을 충족하도록 제조되었습니다.

재산	소결 SiC(SSiC) 값	DGS의 이점
경도(누프)	2800kg/mm²	가스 내 연마 입자에 대한 저항력이 매우 뛰어납니다.
밀도	≥ 3.10g/cm³	높은 RPM에서 높은 구조적 무결성.
열전도율	110 - 130W/m·K	빠른 열 방출로 열 변형을 방지합니다.
마찰계수	0.1 - 0.2 (건조)	저속 "코스팅" 또는 시동 중 안전.
평탄도 공차	< 0.6μm(2개의 밝은 밴드)	가스막 안정성을 유지하는 데 필수적입니다.
