DGS용 SiC 씰 페이스

원심 압축기 및 회전 터보 기계의 위험도가 높은 환경에서 DGS용 SiC 씰 페이스는 가장 중요한 실패 지점입니다. 건식 가스 씰(DGS)은 누출이 적은 오일 프리 솔루션을 제공하여 산업용 씰링에 혁명을 일으켰습니다. 이러한 시스템의 핵심은 실리콘 카바이드(SiC) 씰 페이스입니다. 극한 환경을 위해 설계된 당사의 SiC 링은 중단 없이 미션 크리티컬 작업을 계속 실행하는 데 필요한 기계적 무결성과 열 안정성을 제공합니다.

1. 건식 가스 밀봉(DGS) 원리의 과학

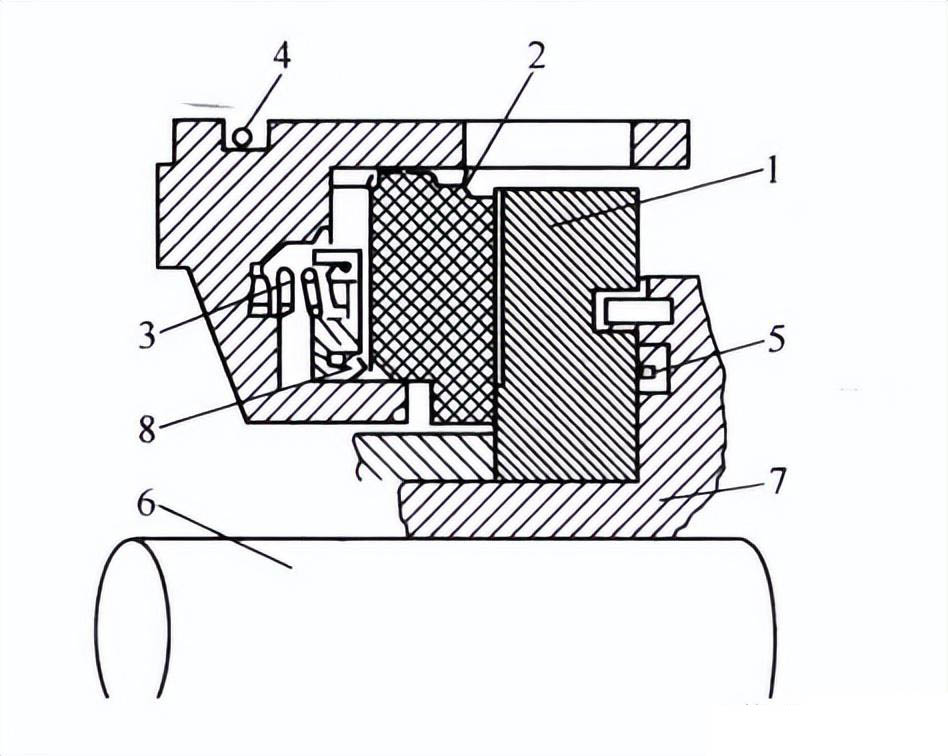

DGS용 SiC 씰 페이스는 얇은 가스 필름을 사용하여 씰링 표면을 분리하는 비접촉식 단면 기계적 씰입니다. 이 기술을 사용하면 복잡한 오일 윤활 시스템이 필요하지 않아 환경에 미치는 영향과 유지 관리 비용이 모두 절감됩니다.

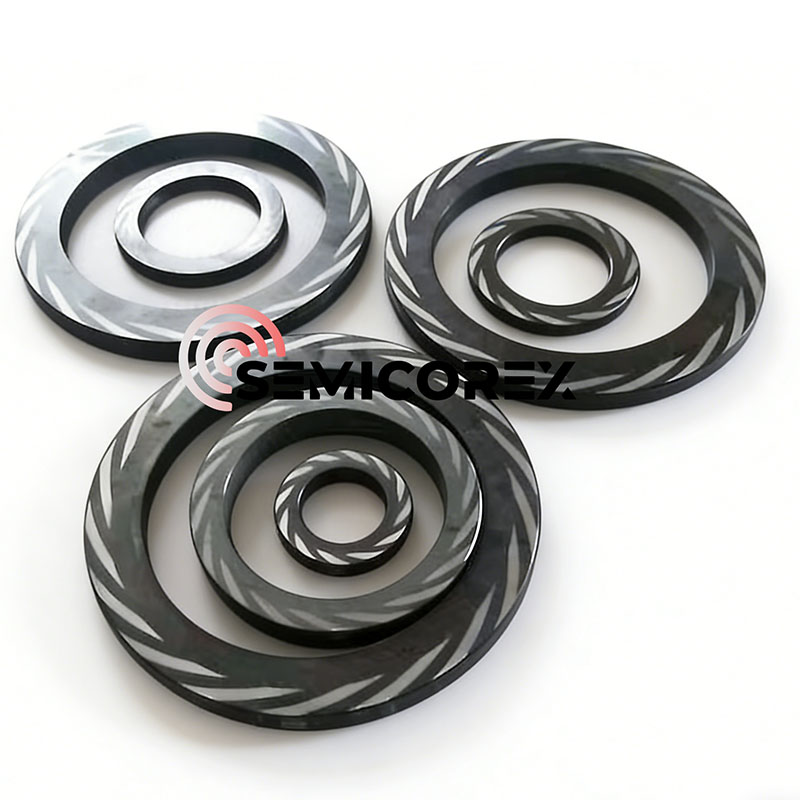

작동 마법은 유체 역학적 리프트를 통해 발생합니다. 회전하는 씰 표면(일반적으로 SiC로 제작)은 미세한 유체역학적 홈(일반적으로 나선형, "T" 또는 "U" 모양)으로 정밀하게 에칭되어 있습니다. 샤프트가 빠른 속도로 회전하면 이 홈이 공정 가스나 완충 가스를 안쪽으로 끌어당겨 압축합니다.

이러한 압축은 고정면과 회전면 사이에 약 3~5 마이크론의 안정적인 간격을 유지하면서 개방력을 발휘하는 고압 "가스 쿠션"을 생성합니다. 작동 시 물리적 접촉이 없기 때문에 마찰과 마모가 거의 0에 가깝습니다. 그러나 재료는 시작 및 종료 중에 "터치다운"을 견딜 수 있을 뿐만 아니라 고속 회전의 막대한 원심력에 저항할 수 있어야 합니다.

2. 탄화규소(SiC) 매개변수 및 재료 장점

다양한 재료가 존재하지만 SSiC(소결 탄화 규소)는 경도, 열 전도성 및 화학적 불활성의 고유한 조합으로 인해 DGS 응용 분야의 업계 벤치마크입니다.

당사의 DGS용 SiC 씰 페이스는 가장 까다로운 API 617 및 API 692 표준을 충족하도록 제조되었습니다.

주요 소재의 장점

극한의 열 안정성:SiC는 열팽창계수가 매우 낮습니다. 이는 일시적인 압축기 상태에서 흔히 발생하는 급격한 온도 변화에 노출되더라도 씰 표면이 완벽하게 평평한 상태를 유지하도록 보장합니다.

우수한 내식성:당사의 SSiC 링은 전체 pH 범위(0-14)에서 화학적으로 불활성입니다. 그들은 "신 가스", 이산화탄소 및 기타 공격적인 탄화수소의 영향에 면역입니다.

높은 PV 성능:SiC의 높은 "압력-속도"(PV) 한계는 150m/s를 초과하는 주변 속도와 100bar를 초과하는 압력에서 작동을 허용합니다.

정밀 표면 마무리:우리는 고급 다이아몬드 랩핑 기술을 활용하여 거울 마감(Ra < 0.05μm)을 달성하여 레이저 에칭된 유체역학적 홈을 위한 완벽한 캔버스를 제공합니다.

3. 미션 크리티컬 애플리케이션

당사의 DGS용 SiC 씰 페이스는 다음 분야의 글로벌 운영자가 신뢰할 수 있는 선택입니다.

석유 및 가스(업스트림 및 미드스트림):고압 천연가스 파이프라인 압축기, 해양 재주입 플랫폼 및 LNG 처리에 필수적입니다.

석유화학 정제:가스 누출로 인해 심각한 안전 위험이나 환경적 처벌이 발생할 수 있는 에틸렌, 메탄올 및 암모니아 합성에 사용됩니다.

발전:가스 터빈과 증기 터빈에 통합되어 완충 가스와 냉각 가스에 대한 안정적인 밀봉을 제공합니다.

수소 경제:업계가 친환경 에너지로 전환함에 따라 당사의 SiC 링은 작은 분자 크기로 인해 최고 수준의 면 평탄도와 무결성이 요구되는 고압 수소 압축에 최적화되어 있습니다.
