Semicorex 실리콘 곡면 전극은 고정밀 반도체 식각 공정에서 상부 전극과 식각 가스 채널 역할을 하는 필수 실리콘 부품입니다. Semicorex 실리콘 곡면 전극은 고급 패키징(TSV, WLCSP) 및 3D 구조 웨이퍼용 식각 장비에 광범위하게 적용되는 식각 에너지 분야를 최적화하기 위한 이상적인 솔루션입니다.

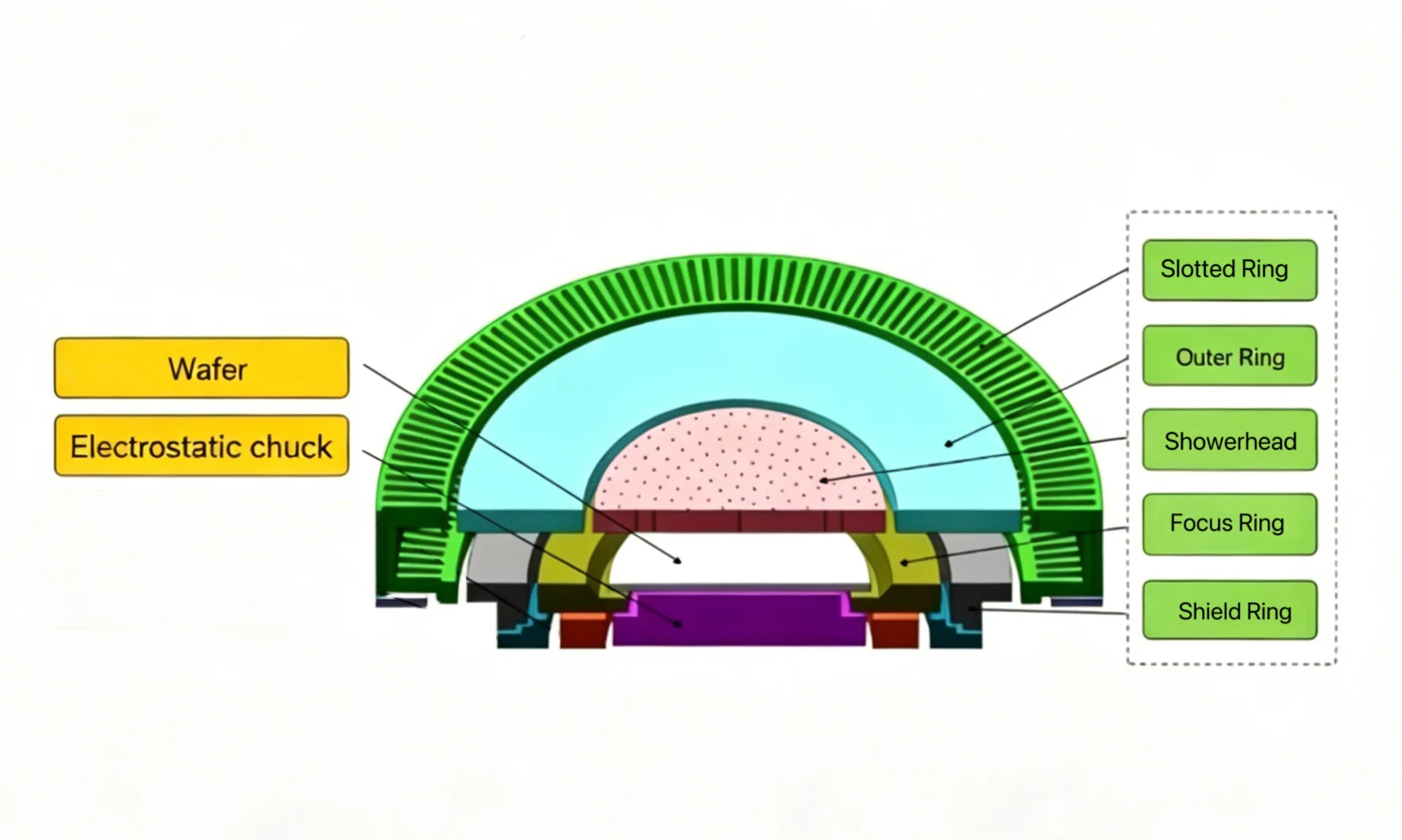

고급 식각 장비 중에 실리콘 곡선 전극은 일반적으로 반도체 웨이퍼를 향하는 식각 챔버 상단에 장착됩니다. 실리콘 곡선 전극은 일반적으로 정전 척, Si 포커스 링, Si 엣지 링, Si 배기 링 및 Si 차폐 링과 함께 작동하여 고정밀 에칭을 위한 최적의 작동 조건을 제공합니다.
뛰어난 3D 전계 제어 능력을 갖춘 세미코렉스실리콘 곡선 전극복잡한 구조의 기하학적 특성과 완벽하게 일치할 수 있습니다. 특수한 곡선 설계를 통해 정밀한 플라즈마 제어와 최적화된 에너지 분배가 가능하며, 이는 3D 구조 에칭의 종횡비와 측벽 수직성에 큰 영향을 미치고 고급 패키징 공정 및 3D IC 통합의 생산 라인 요구 사항을 완벽하게 충족합니다.

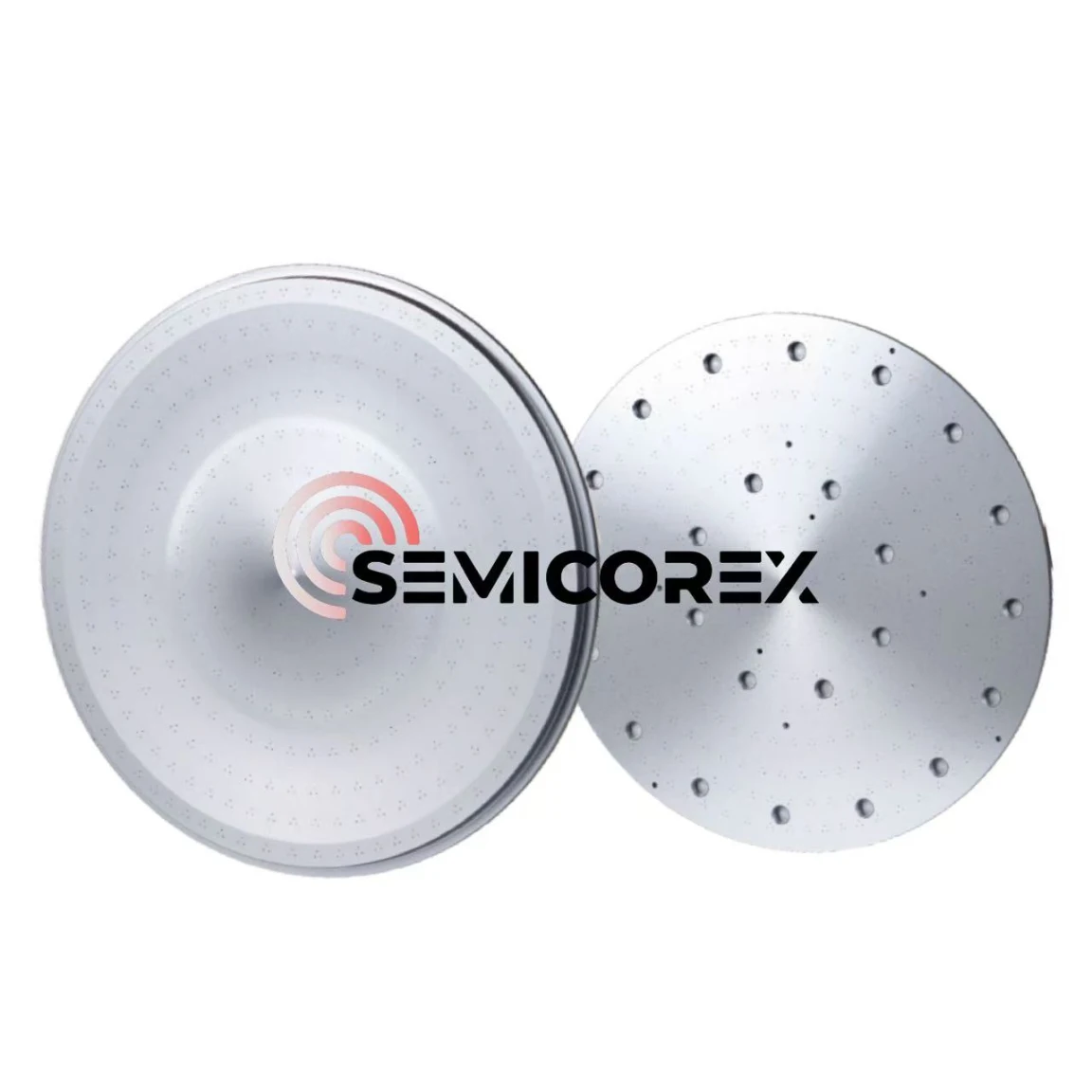

Semicorex 실리콘 곡선 전극은 식각 가스가 식각 챔버로 들어갈 수 있도록 표면에 균일하게 분포된 여러 개의 미세 구멍이 있습니다. Semicorex 실리콘 곡면 전극은 식각 가스를 정밀하게 제어하고 식각 챔버 내 균일하게 분포되도록 하여 불균일한 가스 분포로 인한 공정 변동을 최소화합니다.
Semicorex 실리콘 곡면 전극은 초고순도 단결정으로 제작되었습니다.규소99.9999999% 이상의 순도 수준으로 플라즈마 침식에 대한 탁월한 저항성을 제공합니다. 이러한 높은 표준의 재료 선택은 에칭 부산물로 인한 원치 않는 오염을 효과적으로 방지하는 동시에 실리콘 곡선 전극의 서비스 수명을 크게 연장할 수 있습니다.
MCZ 성장 단결정 실리콘으로 제조된 Semicorex 실리콘 곡선 전극은 탁월한 저항률 균일성(<5%)과 선택 가능한 넓은 저항률 범위(저해상도)를 나타냅니다. (<0.02), 중간 해상도. (1-4) 및 고해상도. (70-90).
Semicorex 실리콘 곡면 전극은 고정밀 기계 가공을 통해 일정한 기공 크기와 균일한 홀 분포를 구현합니다. 표면은 미세하게 연마되고 연마됩니다. 연마(Ra < 0.1 μm) 및 연마(Ra < 1.6 μm)되며 전체 가공 정밀도는 0.03 mm 이내로 제어됩니다.
